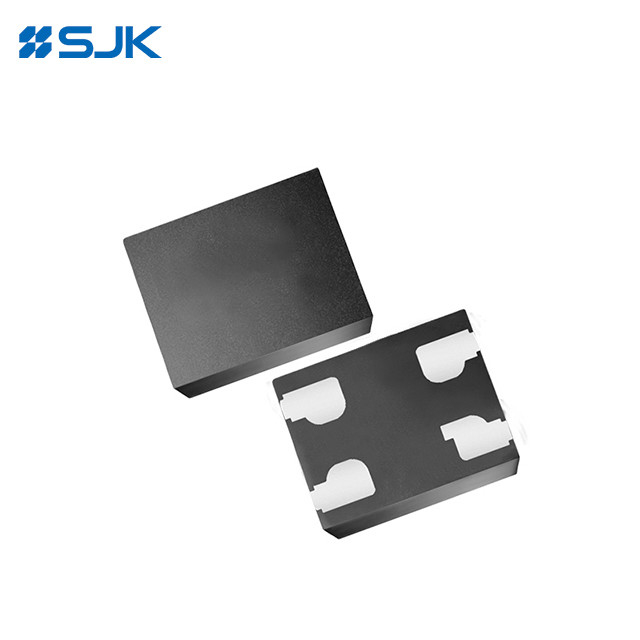

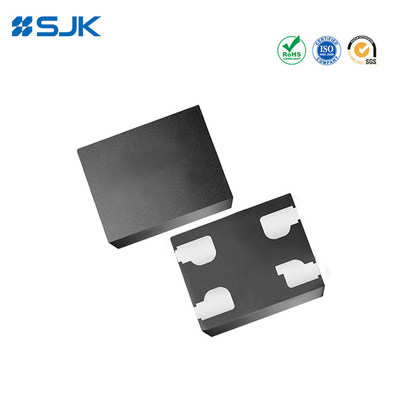

Name: SMD 2520 MEMS Προγραμματιζόμενος ταλαντωτής CMOS 75MHz 20PF ± 20ppm 3.3V Κρυστάλλινος ταλαντωτής
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD MEMS 8008 75MHz
Price: 49.60 USD
Availability: InStock

Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SMD MEMS 8008 75MHz
Τροποποιημένο:	100 κομμάτια
Τιμή:	$0.60/pieces 100-999 pieces

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Προδιαγραφές:

75MHz 20PF ± 20ppm

Τύπος συσκευασίας:

3000/REEL

Εφαρμογή:

Βιομηχανική

Σειρά:

8008

Χαρακτηριστικά:

Προγραμματιζόμενος ταλαντωτής

Μέγεθος / διάσταση:

2.0x1.6mm

Περιγραφή:

Ταλαντωτής Mems

Επισημαίνω:

2520 Προγραμματιζόμενος ταλαντωτής MEMS

Κρυστάλλινος ταλαντωτής 75MHz

Περιγραφή του προϊόντος

SMD 2520 MEMS Προγραμματιζόμενος ταλαντωτής CMOS 75MHz 20PF ± 20ppm 3.3V Κρυστάλλινος ταλαντωτής 0

SJK8008 Προγραμματιζόμενος ταλαντωτής

Μοντέλο: Δοκιμαστικός ταλαντωτής MEMS χαμηλής ισχύος MHz σειράς SJK8008
Περιοχή συχνοτήτων: 1~110MHz
Τύπος εξόδου: LVCMOS/HCMOS
Η τάση τροφοδοσίας: 1,8V~3,3V
Σταθερότητα συχνότητας: ±20ppm
Μέγεθος: 2,0x1.62,5x2.03,2x2.55,0x3.2, 7,0x5,0 mm
Εφαρμογές: Ethernet, USB, ιατρική ηλεκτρονική, κέντρο δεδομένων, ήχος και βίντεο, κλπ.

Προδιαγραφές και διαστάσεις

Χαρακτηριστικά του MEMS προγραμματιζόμενου ταλαντωτή χαμηλής ισχύος σειράς SJK8008

Περιοχή συχνοτήτων από 1 MHz έως 110 MHz

Εξαιρετική σταθερότητα συχνότητας έως και ± 20ppm

Χαμηλή κατανάλωση ισχύος 3,5mA σε 1.8V

Κατάσταση αναμονής για μεγαλύτερη διάρκεια ζωής της μπαταρίας

Γρήγορος χρόνος εκκίνησης 5 ms

Τύπος εξόδου LVCMOS/HCMOS

Μέγεθος με 2,0x1.62,5x2.03,2 × 2.55,0×3.2, 7,0 × 5,0 mm × mm

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Εφαρμογές: DSC, Ethernet, USB, SATA, IP Cam, Ιατρική ηλεκτρονική, Ακουστικό & Βίντεο, Κέντρο δεδομένων, κλπ.

Συμμόρφωση με το RoHS / απαλλαγμένη από Pb

Ηλεκτρονικές προδιαγραφές του οσταλτήρα MEMS χαμηλής ισχύος MEMS σειράς SJK8008

Άρθρο/τύπος	SJK8008
Τύπος εξόδου	LVCMOS/HCMOS
Πεδίο συχνότητας	1~110MHz
Πρόσθετη τάση	1.8V~3.3V
Σταθερότητα συχνοτήτων	±20ppm~±50ppm, ή να προσδιοριστεί
Τρέχουσα κατανάλωση	4.5mA Μαξ.
ρεύμα αναμονής	4.3mA Μαξ.
Ενεργοποίηση ρεύματος OE	4.2mA Μαξ.
Θερμοκρασία λειτουργίας	-40~+85°C
Κύκλος υπηρεσίας	45 έως 55%
Χρόνος άνοδος/άπτωσης	2.5ns Μαξ.
Η πίεση Vol (Max.)/Voh (Min.)	10%Vcc /90%Vcc
Η πίεση Vil (Max.)/Vih (Min.)	30%Vcc /70%Vcc
Αντίσταση ανάσυρσης εισόδου	150KΩ Max. (Pin1 Logic High)
Αντίσταση ανάσυρσης εισόδου	2MΩ Min. (Pin1 Logic Low)
Ώρα εκκίνησης	Πέντε δευτερόλεπτα.
Ενεργοποίηση/αποκατάργηση του χρόνου	130 νις μέγιστο.
Ώρα επαναφοράς	Πέντε δευτερόλεπτα.
Επικαιροποιημένη συσκευή	3pS Μαξ.
Πύργος από κορυφή σε κορυφή	30pS Μαξ.
ΡΜΣ Jitter φάσης (12KHz~20MHz)	2pS Μαξ.
Θέρμανση αποθήκευσης	-60~+150°C

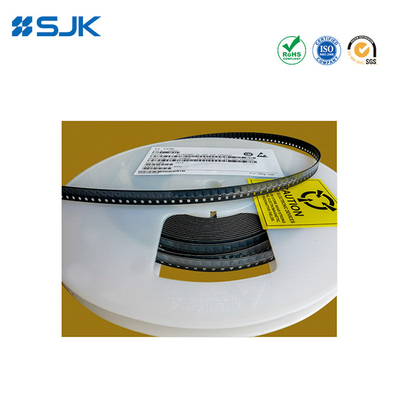

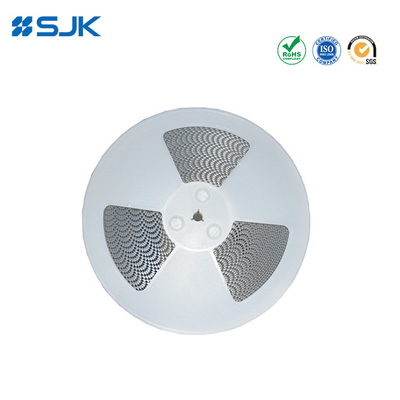

Μονάδα συσκευασίας	2016 /2520 /3225: 3000 τεμάχια/τρονί 5032 /7050: 1000 τεμάχια ανά τροχό

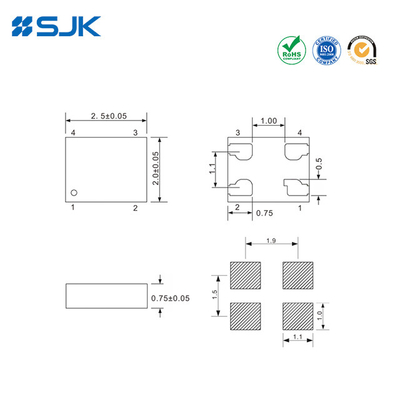

Λειτουργίες και διαστάσεις των καρφίτ:

ΣΗΜΕΙΩΣΗ:Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προηγούμενη ειδοποίηση.

SMD 2520 MEMS Προγραμματιζόμενος ταλαντωτής CMOS 75MHz 20PF ± 20ppm 3.3V Κρυστάλλινος ταλαντωτής 3

SMD 2520 MEMS Προγραμματιζόμενος ταλαντωτής CMOS 75MHz 20PF ± 20ppm 3.3V Κρυστάλλινος ταλαντωτής 4
