Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	Η μονάδα κρυστάλλων HC-49/U
Τροποποιημένο:	1000 τεμάχια
Τιμή:	Negotiate
Πληροφορίες συσκευασίας:	1000 τεμάχια/σακούλα
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Τύπος:

Μονάδα Κρυστάλλων HC-49U

Πεδίο συχνότητας:

10,8432 MHz έως 150 MHz

Μέγεθος:

10.7*4,5*13mm

Δυνατότητα φόρτωσης:

16pF, 18pF, 20pF, ή να προσδιοριστεί

Θερμοκρασία λειτουργίας:

-40~+85°C

Θέρμανση αποθήκευσης:

-55~+125°C

Δυνατότητα προσφοράς:

30K PC το μήνα

Επισημαίνω:

Κρυστάλλινος αντηχίας 1MHz

Κρυστάλλινος αντηχίας 150MHz

Κρυστάλλινες μονάδες 20pF

Περιγραφή του προϊόντος

Η μονάδα κρυστάλλων σειράς 6A HC-49/U 1MHz έως 150MHz για εφαρμογές υψηλής συχνότητας και στενή ανοχή

Χαρακτηριστικά:

Τυποποιημένη συσκευασία μετάλλου HC-49/U
Ευρύ φάσμα συχνοτήτων από 1.8432MHz έως 150MHz
Στεγνή ανοχή και σταθερότητα
Υψηλής συχνότητας τραβηξιμότητας και χαμηλότερης αντίστοιχης σειράς αντίστασης
Χαμηλό κόστος και υψηλή ικανότητα μαζικής παραγωγής
Εφαρμογή για τηλεόραση, STB, LCDM, επικοινωνίες, καλωδιακό μόντεμ κλπ.
Συμμόρφωση με το RoHS / Απαλλαγή από Pb

Ηλεκτρονικές προδιαγραφές:

Άρθρο	Η μονάδα κρυστάλλων σειράς 6Α HC-49/U
Πεδίο συχνότητας	10,8432 MHz έως 150 MHz
Δυνατότητα φόρτωσης	16pF, 18pF, 20pF, 22pF ή να προσδιοριστεί
Επίπεδο οδήγησης	100μW Τυπικό, 500μW το πολύ.
Ανεπάρκεια συχνότητας	± 30 ppm ή να προσδιοριστεί
Σταθερότητα συχνότητας σε θερμοκρασία	±50ppm, ή να προσδιοριστεί
Θερμοκρασία λειτουργίας	-20°C έως +70°C, -40°C έως +85°C ή να προσδιοριστεί
Θέρμανση αποθήκευσης	-40°C έως +85°C ή -55°C έως +125°C
Μέγεθος συσκευασίας	10.74,513,2mm

Αντίσταση ισοδύναμης σειράς (ESR):

Θεμελιώδη		Τρίτος Όβερτον		5ος Όβερτον
10,843MHz~2,0MHz	500Ω το πολύ.	24.0MHz~64.0MHz	60Ω μέγιστο.	64.0MHz~122.0MHz	80Ω μέγιστο.
2.0MHz~2.4MHz	450Ω μέγιστο.
2.4MHz~3.0MHz	350Ω μέγιστο.
3.0MHz~4.0MHz	90Ω μέγιστο.			7ος Όβερτον
4.0MHz~5.0MHz	70Ω μέγιστο.			122.0MHz~150.0MHz	120Ω μέγιστο.
5.0MHz~8.0MHz	60Ω μέγιστο.
8.0MHz~10.0MHz	30Ω μέγιστο.
10.0MHz~50.0MHz	25Ω μέγιστο.

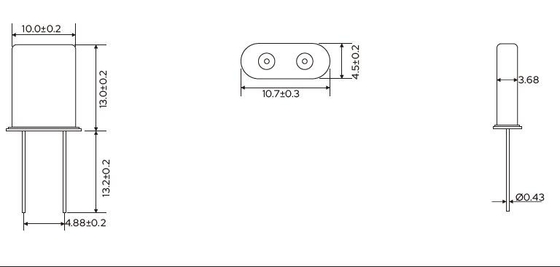

Μέγεθος:

6Α σειράς HC-49/U Κρυστάλλινη μονάδα 1MHz έως 150MHz για εφαρμογές υψηλής συχνότητας 0
