Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-3D
Τροποποιημένο:	3000 pcs
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	3Kpcs/Reel
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

Οσκιλητής SMD εξόδου 3D σειράς LVDS

Συχνότητα εξόδου:

10~250MHz

Πρόσθετη τάση:

2.5V/3.3V

Τύπος εξόδου:

Επενδύσεις

Σταθερότητα συχνοτήτων:

±50ppm, ή να προσδιοριστεί

Εφαρμογές:

Διακομιστής, συσκευή επικοινωνίας, οπτική συσκευή μετάδοσης

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

Διαφορετικός ταλαντωτής 10MHz

Διαφορετικός ταλαντωτής 250MHz

SMD 3225 Οσκιλητής για οπτική μετάδοση

Περιγραφή του προϊόντος

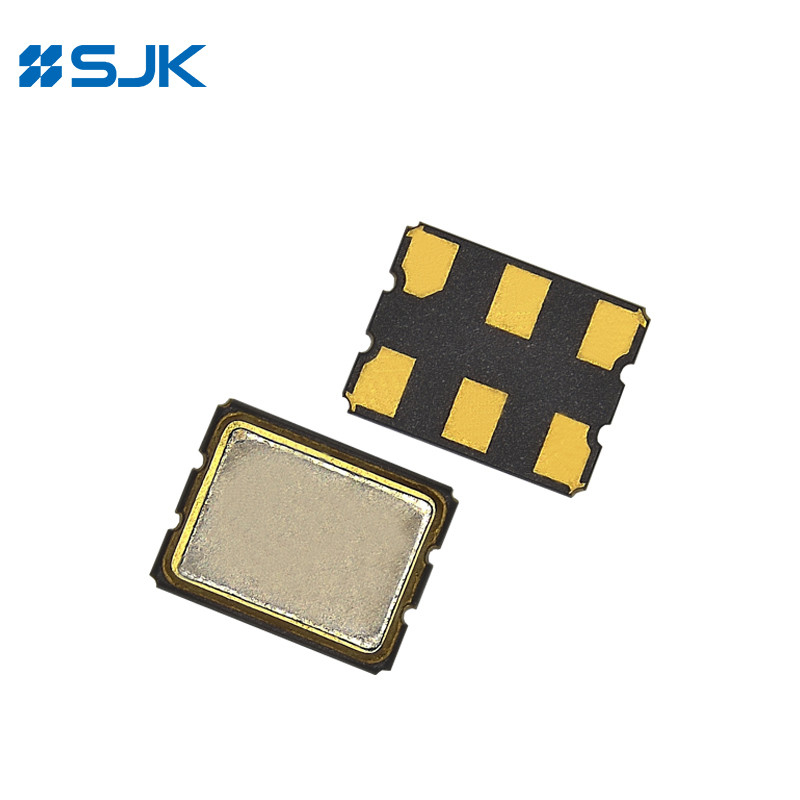

SMD 3225 Διαφορετικός ταλαντωτής LVDS 10 ~ 250MHz για εφαρμογές οπτικής μετάδοσης

Χαρακτηριστικά

Διαφορετική έξοδος LVDS

Περιοχή συχνότητας εξόδου από 10 MHz έως 250 MHz

2.5V/3.3V τάση λειτουργίας, τύπου υψηλών ταχυτήτων

Εξαιρετικός χαμηλός θόρυβος φάσης και jitter

Διαθέσιμη λειτουργία τριών καταστάσεων

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Εφαρμογές: Διακομιστής, συσκευή οπτικής μετάδοσης, συσκευή επικοινωνίας, κανάλι ινών, Ethernet, κλπ.

Συμμόρφωση με το RoHS / Απαλλαγή από Pb

Προδιαγραφές

Τύπος	Ουσιαστήρας εξόδου LVDS σειράς 3D
Τύπος εξόδου	Επενδύσεις
Τεχνικό φορτίο	100Ω
Πρόσθετη τάση	2.5V/3.3V
Πεδίο συχνότητας	10~250MHz
Τρόπος τροφοδοσίας	80mA μέγιστο.
Συνολική σταθερότητα συχνότητας*	±50ppm, ή να προσδιοριστεί
Θερμοκρασία λειτουργίας	-40°C έως +85°C, ή να προσδιοριστεί
Θέρμανση αποθήκευσης	-55~+125°C
Η τάση Vol (Max.) /Voh (Min.)	0.9V /1.6V
Χρόνος άνοδος (Tr) / πτώσης (Tf)	1s Max.
Κύκλος υπηρεσίας	45 έως 55%
Ώρα εκκίνησης	3 λεπτά το πολύ.
Φάση θορύβου (156,25MHz) @1KHz	-120dBc/Hz
Φάση Jitter (12KHz~20MHz)	1pS Μαξ.
Γήρανση (σε 25°C)	± 3 ppm/έτος μέγιστο.
Μονάδα συσκευασίας	3000 τεμάχια ανά τροχιά

*Συμπεριλαμβανομένης της ανοχής συχνότητας σε 25°C, της διακύμανσης της θερμοκρασίας, της διακύμανσης της τάσης τροφοδοσίας, της γήρανσης και των δονήσεων.

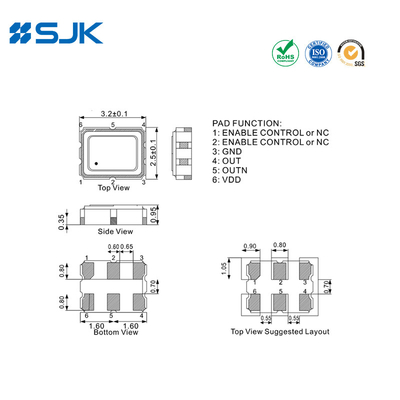

Μέγεθος [mm]

SMD 3225 Διαφορετικός ταλαντωτής LVDS 10 ~ 250MHz για εφαρμογές οπτικής μετάδοσης 0

SMD 3225 Διαφορετικός ταλαντωτής LVDS 10 ~ 250MHz για εφαρμογές οπτικής μετάδοσης 1 +86-755-88352869

SMD 3225 Διαφορετικός ταλαντωτής LVDS 10 ~ 250MHz για εφαρμογές οπτικής μετάδοσης 2 rita@q-crystal.com
