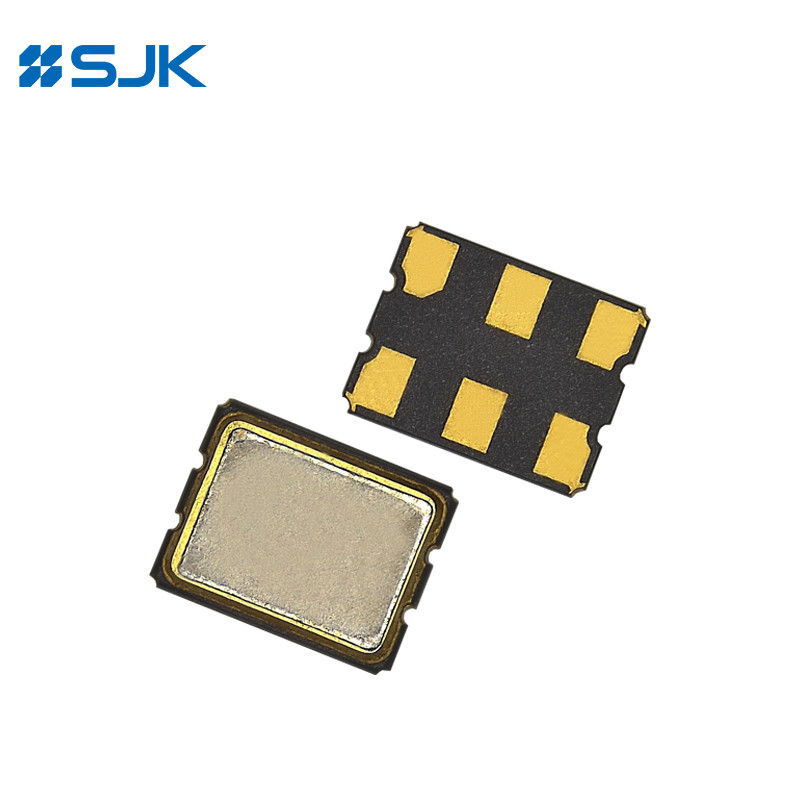

Name: SMD 3225 HCSL Υποστήριξη ταλαντωτή 25 ~ 200MHz ± 15ppm Για διακομιστή
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-3H
Price: 1,499.05 USD
Availability: InStock

Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-3H
Τροποποιημένο:	1000 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	3Kpcs/Reel
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

Οσκιλητής SMD εξόδου HCSL σειράς 3H

Συχνότητα εξόδου:

25~200MHz

Πρόσθετη τάση:

2.5V/3.3V

Τύπος εξόδου:

HCSL

Σταθερότητα συχνοτήτων:

±15ppm ή να προσδιοριστεί

Εφαρμογές:

Διακομιστής, συσκευή επικοινωνίας, συσκευή οπτικής μετάδοσης κλπ.

Πακέτο:

3225

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

Διαφορετικός ταλαντωτής RoHS

Οπτική μετάδοση Διαφορετικός ταλαντωτής

Οσκιλητής 200MHz HCSL

Περιγραφή του προϊόντος

SMD 3225 HCSL Oscillator Υποστήριξη 25 ~ 200MHz ± 15ppm για τον διακομιστή

Χαρακτηριστικά

Διαφορετική έξοδος HCSL

Περιοχή συχνότητας εξόδου από 25 MHz έως 200 MHz

2.5V/3.3V τάση λειτουργίας, τύπου υψηλών ταχυτήτων

Εξαιρετικός χαμηλός θόρυβος φάσης και jitter

Διαθέσιμη λειτουργία τριών καταστάσεων

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Εφαρμογές: Διακομιστής, συσκευή οπτικής μετάδοσης, συσκευή επικοινωνίας, κανάλι ινών, Ethernet, κλπ.

Συμμόρφωση με το RoHS / Απαλλαγή από Pb

Προδιαγραφές

Τύπος	Οσκιλητής εξόδου HCSL σειράς 3H
Τύπος εξόδου	HCSL
Τεχνικό φορτίο	50Ω
Πρόσθετη τάση	2.5V/3.3V
Πεδίο συχνότητας	25~200MHz
Τρόπος τροφοδοσίας	30mA Μαξ.
Συνολική σταθερότητα συχνότητας*	±50ppm, ή να προσδιοριστεί
Θερμοκρασία λειτουργίας	-40°C έως +85°C, ή να προσδιοριστεί
Θέρμανση αποθήκευσης	-55~+125°C
Η τάση Vol (Max.) /Voh (Min.)	0mV /740mV
Χρόνος άνοδος (Tr) / πτώσης (Tf)	0.5ns Μαξ.
Κύκλος υπηρεσίας	45 έως 55%
Ώρα εκκίνησης	3 λεπτά το πολύ.
Φάση θορύβου (156,25MHz) @1KHz	-120dBc/Hz
Φάση Jitter (12KHz~20MHz)	1pS Μαξ.
Γήρανση (σε 25°C)	± 3 ppm/έτος μέγιστο.
Μονάδα συσκευασίας	3000 τεμάχια ανά τροχιά

*Συμπεριλαμβανομένης της ανοχής συχνότητας σε 25°C, της διακύμανσης της θερμοκρασίας, της διακύμανσης της τάσης τροφοδοσίας, της γήρανσης και των δονήσεων.

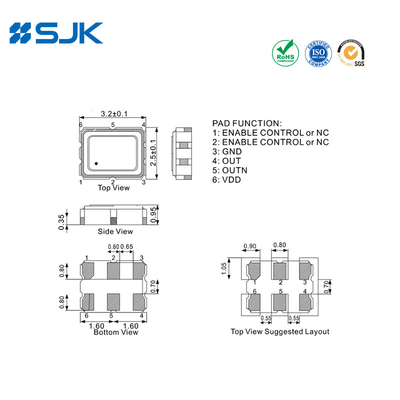

Μέγεθος [mm]
