Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-7J
Τροποποιημένο:	1000 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	1Kp/τροχούνι
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

Δοκιμαστικό οσκιλητή SMD της σειράς 7J LVPECL

Συχνότητα εξόδου:

10~1500MHz

τάση τροφοδοσίας:

2.5V/3.3V

Τύπος εξόδου:

LVPECL

Σταθερότητα συχνοτήτων:

± 25 ppm ή να προσδιοριστεί

Μέγεθος:

7.0*5.0*1.45mm

Εφαρμογές:

Διακομιστής, SAN, έξυπνο δίκτυο, ευρυζωνική πρόσβαση κλπ.

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

Διαφορετικοί ταλαντωτές SMD 7050

Διαφορετικοί ταλαντωτές 10MHz

Δοκιμαστής LVPECL 1500MHz

Περιγραφή του προϊόντος

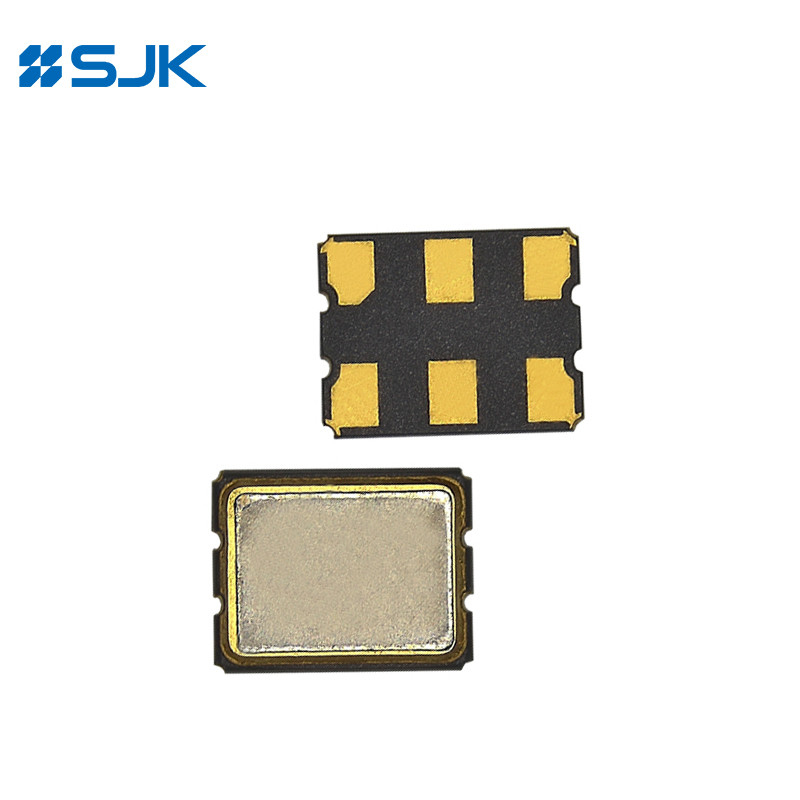

SMD 7050 LVPECL ταλαντωτής με 10 ~ 1500MHz ± 25ppm για εφαρμογή SAN

Χαρακτηριστικά

Διαφορετικός κρυστάλλινος ταλαντωτής εξόδου (LVPECL Output)

Τυπικός κρυστάλλινος ταλαντωτής εξόδου 7,0×5,0×1,45mm LVPECL

Περιοχή συχνότητας εξόδου από 10 MHz έως 1500 MHz

Λειτουργία χαμηλής τάσης τροφοδοσίας: 2,5V/3,3V

Εξαιρετικός χαμηλός θόρυβος φάσης και jitter

Διαθέσιμη λειτουργία τριών καταστάσεων

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Εφαρμογές: Διακομιστής, SAN, ευρυζωνική πρόσβαση, έξυπνο δίκτυο, Gigabit Ethernet, κανάλι ινών κλπ.

Συμμόρφωση με το RoHS και απαλλαγή από Pb

Προδιαγραφές

Τύπος	Δοκιμαστικό οσκιλητή SMD
Τύπος εξόδου	LVPECL
Τεχνικό φορτίο	50Ω έως Vcc-2V
Πρόσθετη τάση	2.5V/3.3V
Πεδίο συχνότητας	10~320MHz	10~1500MHz
Τρόπος τροφοδοσίας	100mA μέγιστο.	50mA μέγιστο.
Συνολική σταθερότητα συχνότητας*	±25ppm, ±50ppm, ή να προσδιοριστεί
Θερμοκρασία λειτουργίας	-40°C έως +85°C, ή να προσδιοριστεί
Θέρμανση αποθήκευσης	-55~+125°C
Η τάση Vol (Max.) /Voh (Min.)	Διάταξη 1
Χρόνος άνοδος (Tr) / πτώσης (Tf)	1.0ns Μαξ.
Κύκλος υπηρεσίας	45 έως 55%
Ώρα εκκίνησης	Δύο δευτερόλεπτα.	10 δευτερόλεπτα.
Φάση θορύβου (156,25MHz) @1KHz	-130dBc/Hz	-113dBc/Hz
Φάση Jitter (12KHz~20MHz)	1pS Μαξ.
Γήρανση (σε 25°C)	± 3 ppm/έτος μέγιστο.
Μονάδα συσκευασίας	1000 τεμάχια ανά τροχιά

*Συμπεριλαμβανομένης της ανοχής συχνότητας στους 25°C, της διακύμανσης της θερμοκρασίας, της διακύμανσης της τάσης τροφοδοσίας, της γήρανσης και των δονήσεων

Μέγεθος [mm]

SMD 7050 LVPECL ταλαντωτής με 10 ~ 1500MHz ± 25ppm για εφαρμογή SAN 0

SMD 7050 LVPECL ταλαντωτής με 10 ~ 1500MHz ± 25ppm για εφαρμογή SAN 1 +86-755-88352869

SMD 7050 LVPECL ταλαντωτής με 10 ~ 1500MHz ± 25ppm για εφαρμογή SAN 2 rita@q-crystal.com
