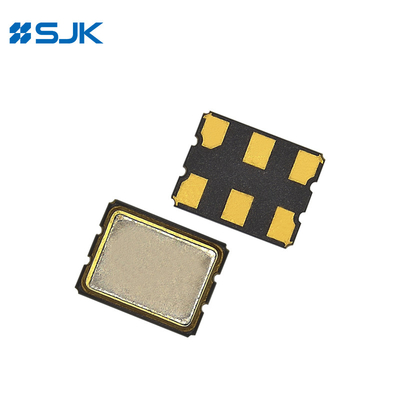

Name: SMD 7050 HCSL Υποστήριξη ταλαντωτή 25 ~ 200MHz 3.3V Για εφαρμογή επικοινωνίας
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7H
Price: 1,499.05 USD
Availability: InStock

Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-7H
Τροποποιημένο:	1000 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	1Kp/τροχούνι
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

Δοκιμαστικός μηχανισμός SMD της σειράς 7H

Συχνότητα εξόδου:

25~200MHz

Πρόσθετη τάση:

2.5V/3.3V

Τύπος εξόδου:

HCSL

Σταθερότητα συχνοτήτων:

± 25 ppm ή να προσδιοριστεί

Μέγεθος:

7.0*5.0*1.3mm

Εφαρμογές:

Διακομιστής, Gigabit Ethernet, Smart Grid, FPGA κλπ.

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

Διαφορετικοί ταλαντωτές SMD 7050

διαφορικοί ταλαντωτές 3.3V

3Οσκιλητής HCSL.3V

Περιγραφή του προϊόντος

SMD 7050 HCSL Υποστήριξη ταλαντωτή 25 ~ 200MHz 3.3V Για εφαρμογή επικοινωνίας

Χαρακτηριστικά

Διαφορετικός κρυστάλλινος ταλαντωτής εξόδου (HCSL Output)

Τυπικός 7,0×5,0×1,45mm, HCSL κρυστάλλινος ταλαντωτής εξόδου

Περιοχή συχνότητας εξόδου από 25 MHz έως 200 MHz

Λειτουργία χαμηλής τάσης τροφοδοσίας: 2,5V/3,3V

Εξαιρετικός χαμηλός θόρυβος φάσης και jitter

Διαθέσιμη λειτουργία τριών καταστάσεων

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Εφαρμογές: Διακομιστής, SAN, ευρυζωνική πρόσβαση, έξυπνο δίκτυο, Gigabit Ethernet, κανάλι ινών κλπ.

Συμμόρφωση με το RoHS / Απαλλαγή από Pb

Προδιαγραφές

Τύπος	Οσκιλητής SMD εξόδου HCSL σειράς 7H
Τύπος εξόδου	HCSL
Τεχνικό φορτίο	50Ω
Πρόσθετη τάση	2.5V/3.3V
Πεδίο συχνότητας	25~200MHz
Τρόπος τροφοδοσίας	30mA Μαξ.
Συνολική σταθερότητα συχνότητας*	±25ppm, ±50ppm, ή να προσδιοριστεί
Θερμοκρασία λειτουργίας	-40°C έως +85°C, ή να προσδιοριστεί
Θέρμανση αποθήκευσης	-55~+125°C
Η τάση Vol (Max.) /Voh (Min.)	0mV /740mV
Χρόνος άνοδος (Tr) / πτώσης (Tf)	0.5ns Μαξ.
Κύκλος υπηρεσίας	45 έως 55%
Ώρα εκκίνησης	10 δευτερόλεπτα.
Φάση θορύβου (156,25MHz) σε 1KHz	-120dBc/Hz
Φάση Jitter (12KHz~20MHz)	1pS Μαξ.
Γήρανση (σε 25°C)	± 3 ppm/έτος μέγιστο.
Μονάδα συσκευασίας	1000 τεμάχια ανά τροχιά

*Συμπεριλαμβανομένης της ανοχής συχνότητας στους 25°C, της διακύμανσης της θερμοκρασίας, της διακύμανσης της τάσης τροφοδοσίας, της γήρανσης και των δονήσεων

Μέγεθος [mm]

SMD 7050 HCSL Υποστήριξη ταλαντωτή 25 ~ 200MHz 3.3V Για εφαρμογή επικοινωνίας 0

SMD 7050 HCSL Υποστήριξη ταλαντωτή 25 ~ 200MHz 3.3V Για εφαρμογή επικοινωνίας 1 +86-755-88352869

SMD 7050 HCSL Υποστήριξη ταλαντωτή 25 ~ 200MHz 3.3V Για εφαρμογή επικοινωνίας 2 rita@q-crystal.com
