Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-9D
Τροποποιημένο:	100 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	100 τεμάχια/σακούλα
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

Δοκιμαστική συσκευή

Συχνότητα εξόδου:

25~700MHz

Πρόσθετη τάση:

2.5V / 3.3V

Τύπος εξόδου:

Επενδύσεις

Σταθερότητα συχνοτήτων:

+-25ppm, ή να προσδιοριστεί

Μέγεθος:

14*9,6*5,6mm

Εφαρμογές:

Διακομιστής, Gigabit Ethernet, Smart Grid, FPGA κλπ.

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

Δοκιμαστικός μηχανισμός

14 x 9

6 x 5

Περιγραφή του προϊόντος

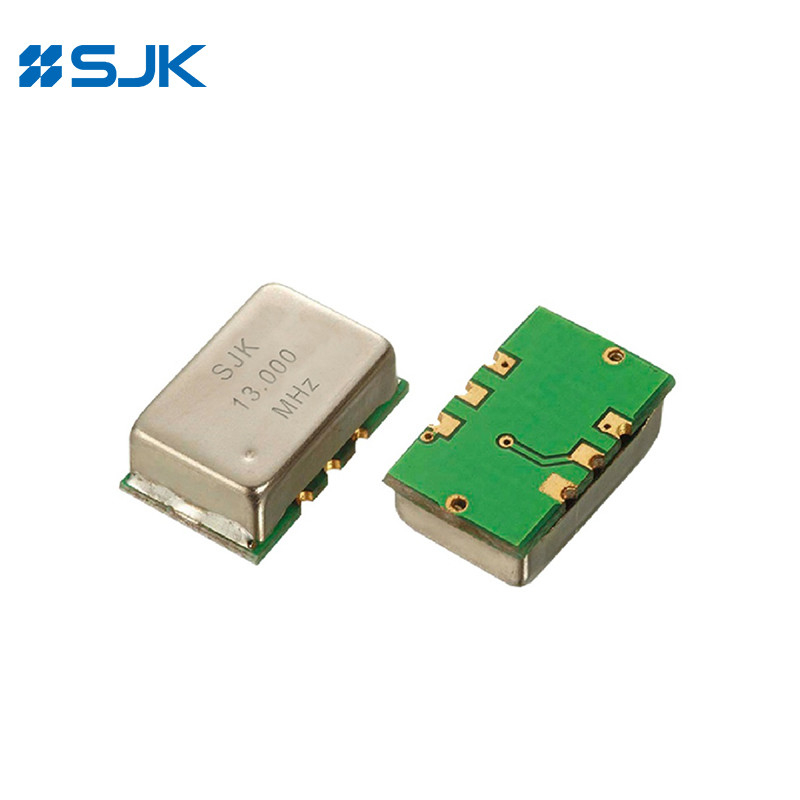

SMD 1490 LVDS ταλαντωτής με 14*9,6*5,6mm διαφορικό ταλαντωτή

Χαρακτηριστικά

Διαφορετικός κρυστάλλινος ταλαντωτής εξόδου LVDS

Τυπικός κρυστάλλινος ταλαντωτής 14×9,6×5,6mm, έξοδος LVDS

Περιοχή συχνότητας εξόδου από 25 MHz έως 700 MHz

Λειτουργία χαμηλής τάσης τροφοδοσίας: 2,5V/3,3V

Συσκευή επιφανειακής τοποθέτησης

Εξαιρετικός χαμηλός θόρυβος φάσης και jitter

Διαθέσιμη λειτουργία τριών καταστάσεων

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Εφαρμογές: Διακομιστής, SAN, ευρυζωνική πρόσβαση, έξυπνο δίκτυο, Gigabit Ethernet, κανάλι ινών κλπ.

Συμμόρφωση με το RoHS / Απαλλαγή από Pb

Προδιαγραφές

Τύπος	Οσκιλητής SMD εξόδου LVDS σειράς 9D
Τύπος εξόδου	Επενδύσεις
Τεχνικό φορτίο	100Ω
Πρόσθετη τάση	2.5V/3.3V
Πεδίο συχνότητας	25~700MHz
Τρόπος τροφοδοσίας	80mA μέγιστο.
Συνολική σταθερότητα συχνότητας*	±25ppm, ±50ppm, ή να προσδιοριστεί
Θερμοκρασία λειτουργίας	-40°C έως +85°C, ή να προσδιοριστεί
Θέρμανση αποθήκευσης	-55~+125°C
Η τάση Vol (Max.) /Voh (Min.)	0.9V /1.6V
Χρόνος άνοδος (Tr) / πτώσης (Tf)	1s Max.
Κύκλος υπηρεσίας	45 έως 55%
Ώρα εκκίνησης	10 δευτερόλεπτα.
Φάση θορύβου (156,25MHz) σε 1KHz	-120dBc/Hz
Φάση Jitter (12KHz~20MHz)	1pS Μαξ.
Γήρανση (σε 25°C)	± 3 ppm/έτος μέγιστο.
Μονάδα συσκευασίας	500 τεμάχια ανά τροχιά

*: Συμπεριλαμβανομένης της ανοχής συχνότητας σε 25°C, της διακύμανσης της θερμοκρασίας, της διακύμανσης της τάσης τροφοδοσίας, της γήρανσης και των δονήσεων

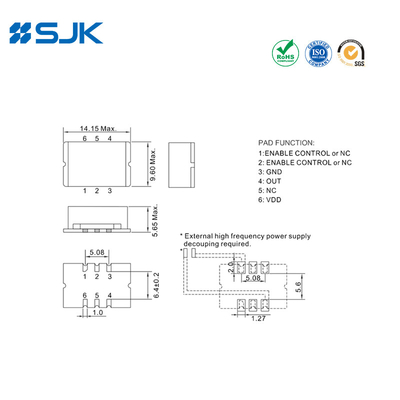

Μέγεθος [mm]

SMD 1490 LVDS ταλαντωτής με 14*9,6*5,6mm διαφορικό ταλαντωτή 0

SMD 1490 LVDS ταλαντωτής με 14*9,6*5,6mm διαφορικό ταλαντωτή 1 +86-755-88352869

SMD 1490 LVDS ταλαντωτής με 14*9,6*5,6mm διαφορικό ταλαντωτή 2 rita@q-crystal.com
