Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-9P
Τροποποιημένο:	100 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	1Kp/τροχούνι
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

Η σειρά 9P (SMD LVPECL VCXO)

Πεδίο συχνότητας:

50~700MHz

Τύπος εξόδου:

LVPECL

Πρόσθετη τάση:

3.3V

Μέγεθος:

14.2 × 9,3 × 5,4 χιλιοστά

Εφαρμογές:

Ηλεκτρονικός υπολογιστής, σταθμός βάσης, Ethernet, SONET, Sever κλπ.

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

Δοκιμαστικός μηχανισμός

Αυτοματοποιημένη τοποθέτηση Vcxo ταλαντωτή

80mA LVPECL ταλαντωτής

Περιγραφή του προϊόντος

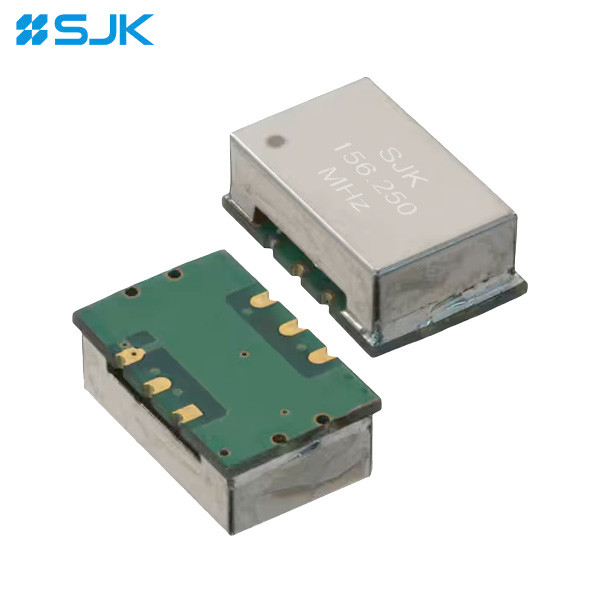

SMD LVPECL VCXO με 14,2×9,3×5,4mm Με 3,3V ±25ppm -40~+85 Για σταθμό βάσης

Χαρακτηριστικά SMD σειράς 9P LVPECL VCXO

Ελεγχόμενος με τάση κρυστάλλινος ταλαντωτής (VCXO)

Τυπικό μέγεθος 14,2 × 9,3 × 5,4 mm. SMD VCXO

Εξόδου LVPECL, εύρος συχνότητας εξόδου από 50 MHz έως 700 MHz

Εξαιρετικός χαμηλός θόρυβος φάσης και jitter

Διαθέσιμη λειτουργία τριών καταστάσεων

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Εφαρμογές: Σταθμός βάσης, Διακομιστής, Επικοινωνίες, Ethernet, SONET, Femtocell κλπ.

Συμμόρφωση με το RoHS / απαλλαγή από Pb

Ηλεκτρικές προδιαγραφές SMD σειράς 9P LVPECL VCXO

Άρθρο/τύπος	Η σειρά 9P (SMD LVPECL VCXO)
Τύπος εξόδου	LVPECL
Τεχνικό φορτίο	50Ω έως Vcc-2V
Πρόσθετη τάση	3.3V
Πεδίο συχνότητας	50~700MHz
Τρόπος τροφοδοσίας	80mA μέγιστο.
Σταθερότητα συχνοτήτων	±25ppm, ±50ppm, ή να προσδιοριστεί
Θερμοκρασία λειτουργίας	-40°C έως +85°C, ή να προσδιοριστεί
Θέρμανση αποθήκευσης	-55~+125°C
Η τάση Vol (Max.) /Voh (Min.)	Διάταξη 1
Χρόνος άνοδος (Tr) / πτώσης (Tf)	Πέντε λεπτά, μέγιστο.
Ώρα εκκίνησης	10 δευτερόλεπτα.
Κύκλος υπηρεσίας	45 έως 55%
Απόλυτη εμβέλεια έλξης (APR) *	±50ppm Min., ή να προσδιοριστεί
Ονομαστικό εύρος ελέγχου	0.5 Vcc
Πεδίο τάσης ελέγχου	0 ~ Vcc
Γραμμικά	10% στο μέγιστο.
Φάση Jitter (12KHz~20MHz)	1pS Μαξ.
Μονάδα συσκευασίας	500 τεμάχια ανά τροχιά

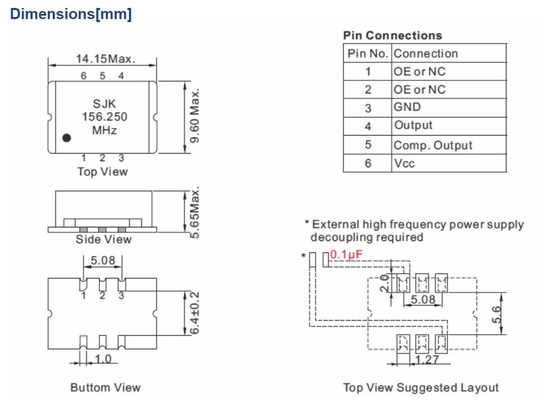

Διάμετροι [mm]

SMD LVPECL VCXO Με 14,2×9,3×5,4mm Με 3,3V ± 25ppm -40~+85 Για σταθμό βάσης 0

SMD LVPECL VCXO Με 14,2×9,3×5,4mm Με 3,3V ± 25ppm -40~+85 Για σταθμό βάσης 1 +86-755-88352869

SMD LVPECL VCXO Με 14,2×9,3×5,4mm Με 3,3V ± 25ppm -40~+85 Για σταθμό βάσης 2 rita@q-crystal.com
