Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-6RF
Τροποποιημένο:	1000 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	1Kp/σακούλα
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

Σειρά 6RF (DIP VCXO πλήρους μεγέθους)

Πεδίο συχνότητας:

1~80MHz

Τύπος εξόδου:

CMOS

Πρόσθετη τάση:

3.3V/5V

Μέγεθος:

21*13,1*5,3mm

Εφαρμογές:

Εξοπλισμός δοκιμών, ηλεκτρονικά όργανα, τηλεπικοινωνίες κλπ.

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

Μέσα από το κύκλωμα Hole vcxo

14pin vcxo κυκλώματα

Κρυστάλλινος ταλαντωτής επιφανειακής τοποθέτησης 5V

Περιγραφή του προϊόντος

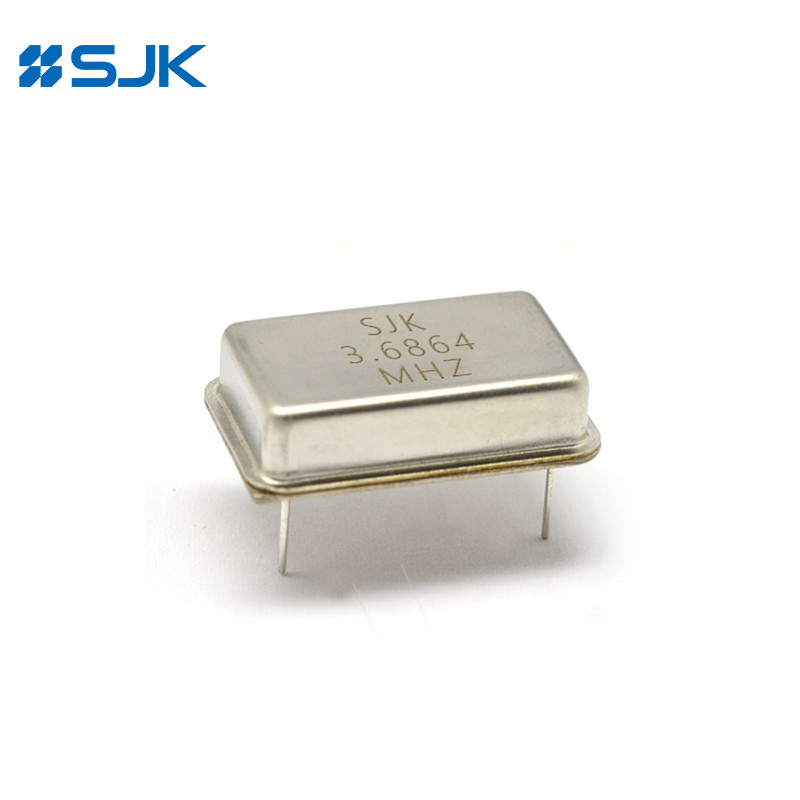

Μέσα από τρύπα πλήρους μεγέθους 14Pin DIP VCXO με έξοδο CMOS 3.3V ή 5V με 20,4*13,1mm

Χαρακτηριστικά της σειράς 6RF πλήρους μεγέθους 14Pin DIP VCXO

Συσκευή από όλα τα μέταλλα συγκολλημένη

Χαρακτηριστικό υψηλής ακρίβειας που καλύπτει ευρύ φάσμα συχνοτήτων από 1MHz έως 80MHz

5V/3,3 τάση λειτουργίας

Έκδοση CMOS

Λειτουργία τριών καταστάσεων

14 πιν DIP (Πλήρης συσκευασία)

Εφαρμογές: Τηλεπικοινωνίες, Κινητές επικοινωνίες, Αερομηχανική, Εξοπλισμός δοκιμών, Ηλεκτρονικά όργανα κλπ.

Συμμόρφωση με το RoHS / απαλλαγή από Pb

Ηλεκτρικές προδιαγραφές της σειράς 6RF πλήρους μεγέθους 14Pin DIP VCXO

Άρθρο/τύπος		6RF σειρά (πλήρους μεγέθους 14Pin DIP VCXO)
Πακέτο		Όλο μεταλλικό, ερμητικά σφραγισμένο, πακέτο γκέι.
Πρόσθετη τάση		3.3V	5V
Πεδίο συχνότητας		1~80MHz
Σταθερότητα συχνοτήτων		±25ppm, ±50ppm, ή να προσδιοριστεί
Θερμοκρασία λειτουργίας		-20~+70°C, -40~+85°C, ή προσδιορίστε
Θέρμανση αποθήκευσης		-55~+125°C
Φορτίο		15pF, ή προσδιορίστε
	Δυναμική τάση Voh	30,0V Min.	4.5V Min.
	Τετάρτη	0.3V Μαξ.	0.4V μέγιστο.
	Τρέχουσα	-4,0mA	-8,0mA
	Σήμερα	4.0mA	8.0mA
	Κύκλος υπηρεσίας	40~60%
	Χρόνος άνοδος/άπτωσης	Πέντε λεπτά, μέγιστο.
Έλεγχος συχνότητας		Θετικό χαρακτηριστικό μεταφοράς
	Επικαιρότητα ανάσυρσης	± 50ppm, ± 100ppm, ± 150ppm, ± 200ppm ελάχιστο.
	Δυνατότητα ελέγχου	0.3Vdc έως 3,0Vdc	0.5Vdc έως 4.5Vdc
	Κεντρική τάση	1.65Vcc	2.5Vcc
	Μονοτονική γραμμικότητα	< ± 15%	< ± 15%
	Αντίσταση εισόδου	50 χιλιάδες Ωμ
Τρόπος τροφοδοσίας		40mA μέγιστο.	60mA μέγιστο.
Τύπος εξόδου		CMOS
Μονάδα συσκευασίας		100 κομμάτια.

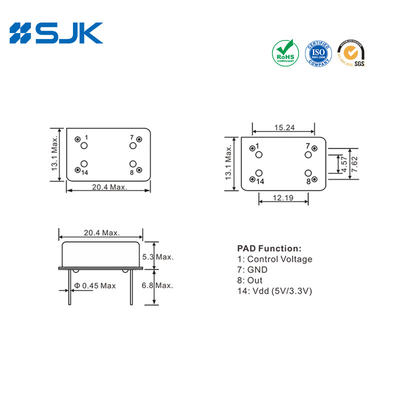

Διάμετροι [mm]

Μέσα από τρύπα πλήρους μεγέθους 14Pin DIP VCXO με έξοδο CMOS 3.3V ή 5V με 20,4*13,1mm 0

Μέσα από τρύπα πλήρους μεγέθους 14Pin DIP VCXO με έξοδο CMOS 3.3V ή 5V με 20,4*13,1mm 1 +86-755-88352869

Μέσα από τρύπα πλήρους μεγέθους 14Pin DIP VCXO με έξοδο CMOS 3.3V ή 5V με 20,4*13,1mm 2 rita@q-crystal.com
