Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-1T
Τροποποιημένο:	3000 pcs
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	3Kpcs/Reel
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

Η σειρά 1T SMD TCXO / VC-TCXO

Πεδίο συχνότητας:

10~52MHz

Πρόσθετη τάση:

1.8V~3.3V

Σταθερότητα συχνοτήτων:

±0,5 ppm

Μέγεθος:

1.6x1.2x0.45mm

Εφαρμογές:

GPS, κινητά τηλέφωνα, Wearable Electronics, IoT και πολλά άλλα

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

1612 SMD tcxo ταλαντωτής

tcxo ταλαντωτής 10MHz

Κρυστάλλιο 52MHz 10

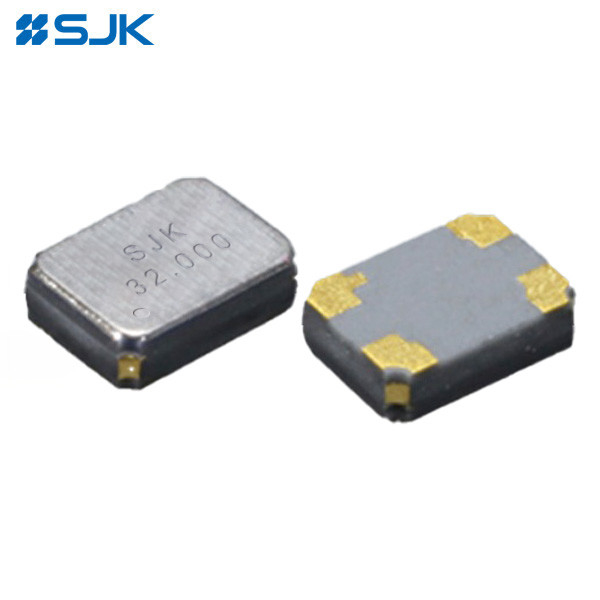

Περιγραφή του προϊόντος

2016 SMD TCXO ή VC-TCXO 10~52MHz 1,8V~3,3V ±0,5ppm

Χαρακτηριστικά

Συχνολογία εξόδου από 10 MHz έως 52 MHz

1612 μέγεθος, 0,45 mm ύψος SMD TCXO / VC-TCXO

Λειτουργίες χαμηλής τάσης και θόρυβος χαμηλής φάσης

Σταθερότητα θερμοκρασίας: ± 0,5 ppm

Διαθέσιμο VC-TCXO

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Εφαρμογές: Σημειώματα, φορητά, IoT, GPS, WLAN και άλλα

Συμμόρφωση με το RoHS και απαλλαγή από Pb

Προδιαγραφές

Τύπος		Η σειρά 1T SMD TCXO / VC-TCXO
Τύπος εξόδου		Κλιπ Σινικό Κύμα
Τεχνικό φορτίο		10kΩ//10pF
Πρόσθετη τάση		10,8 έως 3,3V
Πεδίο συχνότητας		10~52MHz
Τρόπος τροφοδοσίας		2.0 μΑ Μαξ.
Επίπεδο παραγωγής		0.8Vp-p Min.
Σταθερότητα συχνοτήτων	Ανεκτικότητα	±2,0ppm Max. (μετά από 2 επαναρρεύσεις)
	vs Θερμοκρασία	±0,5 ppm
	Αντιστροφή τάσης τροφοδοσίας	± 0,2 ppm μέγιστο (Vcc±5%)	± 0,2 ppm μέγιστο (Vcc±5%)
	Αντί φορτίου	±0,2 ppm μέγιστο (διακύμανση φορτίου ±10%)
	vs Γήρανση	±1 ppm Max./έτος
Πεδίο αυτόματης ρύθμισης συχνότητας (AFC)		±7ppm~±16ppm (1.4±1V)
Ώρα εκκίνησης		Δύο δευτερόλεπτα.
Θερμοκρασία λειτουργίας		-30~+85°C
Φάση θορύβου @19.2MHz	100Hz	-115dBc/Hz
	1kHz	-135dBc/Hz
	10kHz	-148dBc/Hz
Μονάδα συσκευασίας		3000 τεμάχια ανά τροχιά

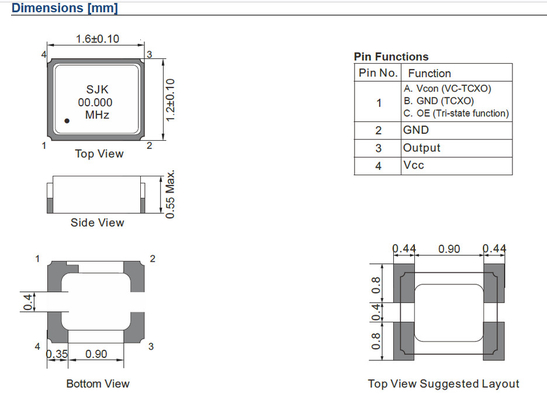

Μέγεθος [mm]

1612 SMD TCXO ή VC-TCXO 10~52MHz 1.8V~3.3V ±0.5ppm -40~+85°C Κλιπ Σινέοβελφ Έκδοση 0

1612 SMD TCXO ή VC-TCXO 10~52MHz 1.8V~3.3V ±0.5ppm -40~+85°C Κλιπ Σινέοβελφ Έκδοση 1 +86-755-88352869

1612 SMD TCXO ή VC-TCXO 10~52MHz 1.8V~3.3V ±0.5ppm -40~+85°C Κλιπ Σινέοβελφ Έκδοση 2 rita@q-crystal.com
