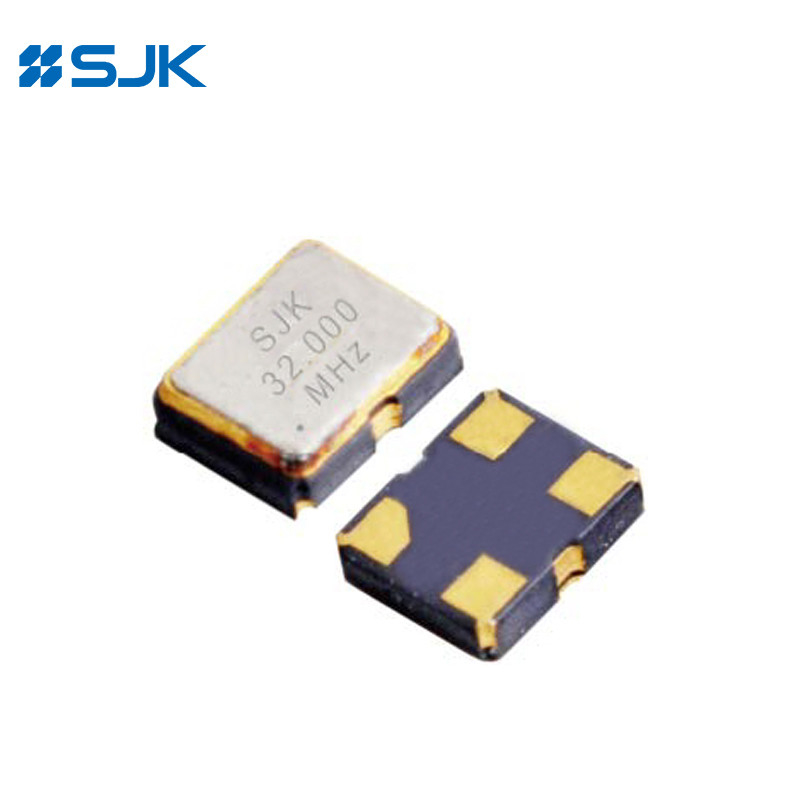

Name: SMD 2520 TCXO 32.000MHz 1.8-3.3V Clipped Sine Wave Έκδοση ± 0.5ppm -40~+85°C
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7Q32000M3C04K0A6
Price: 1,499.05 USD
Availability: InStock

Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-7Q32000M3C04K0A6
Τροποποιημένο:	3000 pcs
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	3Kpcs/Reel
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

7Q σειράς SMD TCXO

Πεδίο συχνότητας:

10~60MHz

Πρόσθετη τάση:

1.8~3.3V

Τύπος εξόδου:

CMOS

Μέγεθος:

2.5*2.0*0.85mm

Σταθερότητα συχνοτήτων:

± 0,5ppm~± 1,0ppm

Εφαρμογές:

GPS, ασύρματες επικοινωνίες, κινητά τηλέφωνα, κλπ.

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

tcxo ταλαντωτής SMD 2520

tcxo ταλαντωτής 32.000MHz

3.3V tcxo μονάδα

Περιγραφή του προϊόντος

SMD 2520 TCXO 32.000MHz 1.8-3.3V Clipped Sine Wave Έκδοση ± 0.5ppm -40~+85°C

Χαρακτηριστικά

Λογική εξόδου LVCMOS, εύρος συχνοτήτων από 10 MHz έως 60 MHz

2520 μεγέθους, SMD 0,80 mm ύψους TCXO /VC-TCXO

Λειτουργίες χαμηλής τάσης: 1,8V, 2,5V, 2,8V, 3,3V

Σταθερότητα συχνοτήτων: ±2ppm~±5ppm

Λειτουργία τριών καταστάσεων

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Εφαρμογές: Κινητά τηλέφωνα, ασύρματες επικοινωνίες, IoT, GPS, WLAN και άλλα

Συμμόρφωση με το RoHS και απαλλαγή από Pb

Προδιαγραφές

Τύπος		7Q σειράς SMD TCXO
Τύπος εξόδου		CMOS
Τεχνικό φορτίο		15pF
Πρόσθετη τάση		10,8 έως 3,3V
Πεδίο συχνότητας		10~60MHz
Τρόπος τροφοδοσίας		10mA μέγιστο.
Επίπεδο παραγωγής		0.1Vcc /0.9Vcc
Σταθερότητα συχνοτήτων	Ανεκτικότητα	±2,0ppm Max. (μετά από 2 επαναρρεύσεις)
	vs Θερμοκρασία	±2ppm~±5ppm
	Αντιστροφή τάσης τροφοδοσίας	± 0,2 ppm μέγιστο.	± 0,2 ppm μέγιστο.
	vs Γήρανση	±1,0 ppm Μαξ./έτος
Κύκλος υπηρεσίας		45 έως 55%
Χρόνος άνοδος/άπτωσης		8s Μαξ.
Ώρα εκκίνησης		Πέντε δευτερόλεπτα.
Θερμοκρασία λειτουργίας		-40°C έως +85°C, ή να προσδιοριστεί
Φάση θορύβου @ 26MHz	100Hz	-110dBc/Hz
	1KHz	-130dBc/Hz
	10KHz	-145dBc/Hz
Μονάδα συσκευασίας		3000 τεμάχια ανά τροχιά

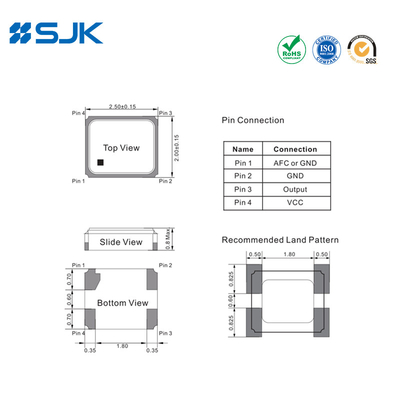

Μέγεθος [mm]

SMD 2520 TCXO 32.000MHz 1.8-3.3V Clipped Sine Wave Έκδοση ± 0.5ppm -40~+85°C 0

SMD 2520 TCXO 32.000MHz 1.8-3.3V Clipped Sine Wave Έκδοση ± 0.5ppm -40~+85°C 1 +86-755-88352869

SMD 2520 TCXO 32.000MHz 1.8-3.3V Clipped Sine Wave Έκδοση ± 0.5ppm -40~+85°C 2 rita@q-crystal.com
