Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-5T
Τροποποιημένο:	1000 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	1Kp/τροχούνι
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

Η σειρά 5T SMD TCXO / VC-TCXO

Πεδίο συχνότητας:

10~52MHz

Πρόσθετη τάση:

3.3V/5.0V

Σταθερότητα συχνοτήτων:

±0,05ppm~±0,5ppm

Μέγεθος:

5.0*3,2*1,5 mm

Εφαρμογές:

Σταθμός βάσης, στρώμα 3, φεμτοκύτταρα κλπ.

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

Οσκιλητής SMD 5032

tcxo ταλαντωτής 1.8V

3.3V 12

Περιγραφή του προϊόντος

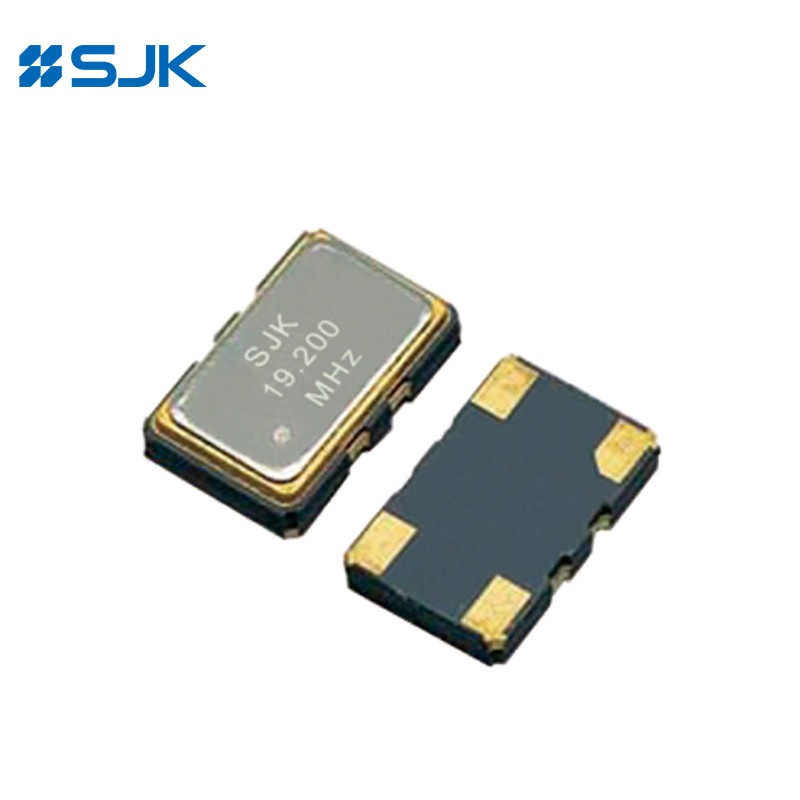

SMD 5032 TCXO με αποκόπηση Sinewave έξοδος 10 ~ 52MHz 1.8-3.3V

Χαρακτηριστικά

Τυπικό πακέτο SMD κεραμικού μεγέθους 5,0 × 3,2 × 1,5 mm.

CMOS και κλιπ αιολικών κυμάτων (χωρίς πυκνωτή συνεχούς ρεύματος) εξόδου.

Περιοχή συχνότητας εξόδου: 10-52MHz

Σταθερότητα θερμοκρασίας: ±0,05ppm~±0,5ppm

Διαθέσιμο VCTCXO

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Εφαρμογές: Σταθμός βάσης, στρώμα 3, φεμτοκύτταρα, WLAN, ασύρματες επικοινωνίες κλπ.

Συμμόρφωση με το RoHs και απαλλαγή από Pb

Προδιαγραφές

Τύπος		Η σειρά 5T SMD TCXO / VC-TCXO
Τύπος εξόδου		Κλιπ Σινικό κύμα	CMOS
Τεχνικό φορτίο		10KΩ//10pF	15pF, ή προσδιορίστε
Πεδίο συχνότητας		10~52MHz
Πρόσθετη τάση		3.3V /5.0V
Τρόπος τροφοδοσίας		3.5mA Μαξ.	8mA μέγιστο.
Επίπεδο παραγωγής		0.8Vp-p Min.	0.1Vcc/0.9Vcc
Σταθερότητα συχνοτήτων	Ανεκτικότητα	± 2,0 ppm μέγιστο.
	vs Θερμοκρασία	±0,05ppm~±0,5ppm
	Αντιστοίχως τάση τροφοδοσίας (Vcc±5%)	± 0,3 ppm μέγιστο.
	Αντί φορτίου (φορτίο διαφέρει ± 10%)	± 0,2 ppm μέγιστο.
	vs Γήρανση	±1,0 ppm μέγιστο.
Το εύρος αυτόματης ρύθμισης συχνότητας (AFC) (VCTCXO)		±5ppm~±10ppm (1,5±1V)
Ώρα εκκίνησης		Δύο δευτερόλεπτα.
Θερμοκρασία λειτουργίας		-40°C έως +85°C, ή να προσδιοριστεί
Κύκλος υπηρεσίας			45 έως 55%
Φάση θορύβου @ 10MHz	100KHz	-125dBc/Hz
	1KHz	-145dBc/Hz
	10KHz	-150dBc/Hz
Μονάδα συσκευασίας		1000 τεμάχια ανά τροχιά

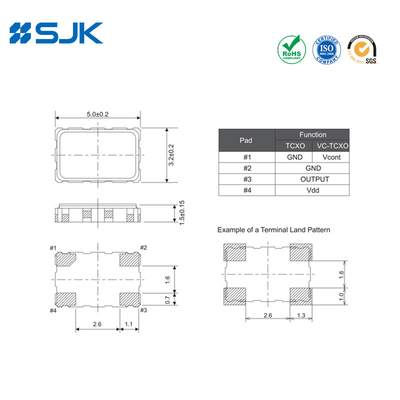

Μέγεθος [mm]

SMD 5032 TCXO με αποκόπηση Sinewave έξοδος 10 ~ 52MHz 1.8-3.3V 0

SMD 5032 TCXO με αποκόπηση Sinewave έξοδος 10 ~ 52MHz 1.8-3.3V 1 +86-755-88352869

SMD 5032 TCXO με αποκόπηση Sinewave έξοδος 10 ~ 52MHz 1.8-3.3V 2 rita@q-crystal.com
