Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-9T
Τροποποιημένο:	100 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	1Kp/τροχούνι
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

Η σειρά 9T (SMD TCXO/VC-TCXO)

Πεδίο συχνότητας:

5~40MHz

Πρόσθετη τάση:

3.3V/5.0V

Σταθερότητα συχνοτήτων:

± 0,5ppm~± 1,0ppm

Μέγεθος:

14.3*8,7*4,9 mm

Εφαρμογές:

Σταθμός βάσης, WLAN, WiMAX, εξοπλισμός μεγάλης κλίμακας κλπ.

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

Μεγάλο μέγεθος tcxo ταλαντωτή

tcxo ταλαντωτής 14 x 9

0 mm

Περιγραφή του προϊόντος

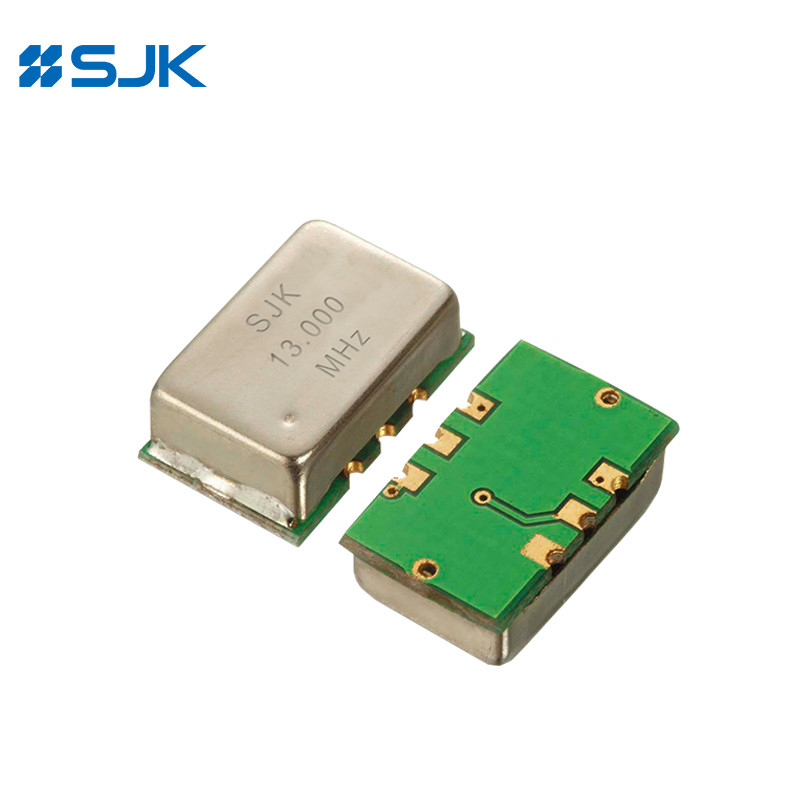

SMD Μεγάλο μέγεθος 14*9.0mm TCXO 5~40MHz 3.3V για το σταθμό βάσης

Χαρακτηριστικά

Τυπικό SMD 14,3×8,7×4,9mm TCXO / VC-TCXO

Μεταλλική κάλυψη, με βάση FR-4 PCB

Τραβήχτηκε κύμα sinus ή CMOS έξοδος

Τύχος εξόδου: 5MHz~40MHz

Διαθέσιμο VCTCXO

Επιλογή χαμηλού ρεύματος

Εφαρμογές: Εξοπλισμός μεγάλης κλίμακας, σταθμός βάσης, WLAN, WiMAX, εξοπλισμός δοκιμών κλπ.

Συμμόρφωση με το RoHS και απαλλαγή από Pb

Προδιαγραφές

Τύπος		9T SMD TCXO / VC-TCXO
Τύπος εξόδου		Κλιπ Σινικό κύμα	CMOS
Τεχνικό φορτίο		10KΩ//10pF	15pF, ή προσδιορίστε
Πεδίο συχνότητας		5~40MHz
Πρόσθετη τάση		3.3V / 5.0V
Τρόπος τροφοδοσίας		3.5mA Μαξ.	6mA Μαξ.
Επίπεδο παραγωγής		0.8Vp-p Min.	0.1Vcc/0.9Vcc
Σταθερότητα συχνοτήτων	Ανεκτικότητα	±2,0ppm Max. (μετά από 2 επαναρρεύσεις)
	vs Θερμοκρασία	±0,5 ppm
	Αντιστοίχως τάση τροφοδοσίας (Vcc±5%)	± 0,2 ppm μέγιστο.
	Αντί φορτίου (φορτίο διαφέρει ± 10%)	± 0,2 ppm μέγιστο.
	vs Γήρανση	±1,0 ppm μέγιστο.
Διάστημα αυτόματου ελέγχου συχνότητας (AFC) (VC-TCXO)		±5ppm~±10ppm (1,5±1V)
Ώρα εκκίνησης		Δύο δευτερόλεπτα.
Θερμοκρασία λειτουργίας		-40°C έως +85°C, ή να προσδιοριστεί
Κύκλος υπηρεσίας			45 έως 55%
Φάση θορύβου @ 10MHz	100 kHz	-120dBc/Hz
	1kHz	-140dBc/Hz
	10kHz	-148dBc/Hz
Μονάδα συσκευασίας		200 τεμάχια ανά τροχιά

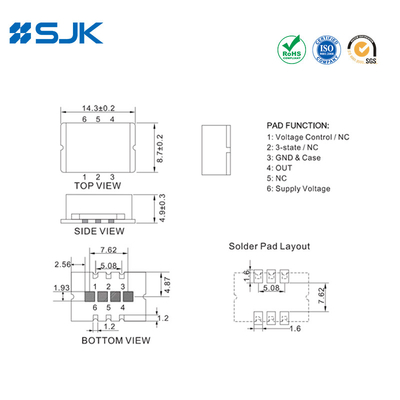

Μέγεθος [mm]

SMD Μεγάλο μέγεθος 14 X 9.0mm TCXO 5 ~ 40MHz 3.3V για το σταθμό βάσης 0

SMD Μεγάλο μέγεθος 14 X 9.0mm TCXO 5 ~ 40MHz 3.3V για το σταθμό βάσης 1 +86-755-88352869

SMD Μεγάλο μέγεθος 14 X 9.0mm TCXO 5 ~ 40MHz 3.3V για το σταθμό βάσης 2 rita@q-crystal.com
