Name: Διαμέσου τρύπας 14-pin TCXO 10-52MHz 3.3V 10pF Cliepped Sine Wave Output
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-6T
Price: 1,499.05 USD
Availability: InStock

Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-6T
Τροποποιημένο:	1000 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	1Kp/σακούλα
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

6T SMD DIP-14 TCXO

Πεδίο συχνότητας:

1.25MHz~52MHz

Πρόσθετη τάση:

2.8V/3.3V/5.0V

Σταθερότητα συχνοτήτων:

± 0,5ppm~± 1,0ppm

Μέγεθος:

20.4*12.8*7.8mm

Εφαρμογές:

GPS

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

vctcxo ταλαντωτής 14 Pin

vctcxo ταλαντωτής 3.3V 10pF

14 Πιν 40mhz

Περιγραφή του προϊόντος

Διαμέσου τρύπας 14-pin TCXO 10-52MHz 3.3V 10pF Cliepped Sine Wave Output

Χαρακτηριστικά

Τυπικό 20,4×12,8×7,8mm, DIP TCXO/VCTCXO

Ερμητικά σφραγισμένη συσκευασία DIP-14

Διπλή σφραγισμένη μεταλλική θήκη και υψηλή αξιοπιστία

Διαθέσιμο VC-TCXO

Τύχη εξόδου: 1,25MHz~52MHz

CMOS ή κλιπτιζόμενη έξοδος sinus wave

Εφαρμογές: Μεγάλης κλίμακας εξοπλισμός, αεροσκάφος, εξοπλισμός επικοινωνίας, εξοπλισμός δοκιμών κ.λπ.

Συμμόρφωση με το RoHS και απαλλαγή από Pb

Προδιαγραφές

Τύπος		6T DIP TCXO / VC-TCXO
Τύπος εξόδου		Κλιπ Σινικό κύμα	CMOS
Τεχνικό φορτίο		10KΩ//10pF	15pF, ή προσδιορίστε
Πεδίο συχνότητας		10~52MHz	1.25 ~ 52MHz
Πρόσθετη τάση		2.8V / 3.3V
Τρόπος τροφοδοσίας		4mA μέγιστο.	25mA μέγιστο.
Επίπεδο παραγωγής		0.8Vp-p Min.	0.1Vcc/0.9Vcc
Σταθερότητα συχνοτήτων	Ανεκτικότητα	±2,0ppm Max. (μετά από 2 επαναρρεύσεις)
	vs Θερμοκρασία	± 0,5ppm~± 1,0ppm
	Αντιστοίχως τάση τροφοδοσίας (Vcc±5%)	± 0,2 ppm μέγιστο.
	Αντί φορτίου (φορτίο διαφέρει ± 10%)	± 0,2 ppm μέγιστο.
	vs Γήρανση	±1,0 ppm μέγιστο.
Το εύρος αυτόματης ρύθμισης συχνότητας (AFC) (VCTCXO)		±5ppm~±10ppm (1,5±1V)
Χρόνος έναρξης		Δύο δευτερόλεπτα.
Θερμοκρασία λειτουργίας		-40°C έως +85°C, ή να προσδιοριστεί
Κύκλος υπηρεσίας			40~60%
Φάση θορύβου @ 10MHz	100 kHz	-1115dBc/Hz
	1kHz	-135dBc/Hz
	10kHz	-148dBc/Hz
Μονάδα συσκευασίας		100 κομμάτια.

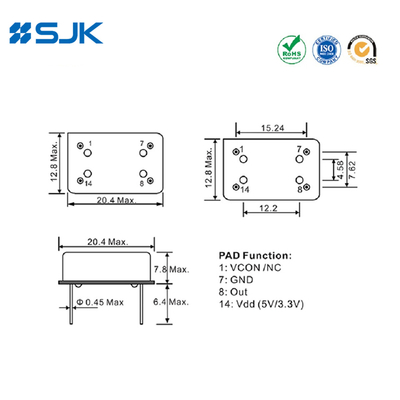

Μέγεθος [mm]

Διαμέσου τρύπας 14-pin TCXO 10-52MHz 3.3V 10pF Cliepped Sine Wave Output 0

Διαμέσου τρύπας 14-pin TCXO 10-52MHz 3.3V 10pF Cliepped Sine Wave Output 1 +86-755-88352869

Διαμέσου τρύπας 14-pin TCXO 10-52MHz 3.3V 10pF Cliepped Sine Wave Output 2 rita@q-crystal.com
