Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-9X
Τροποποιημένο:	100 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	1Kp/τροχούνι
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

SMD σειράς 9X OCXO

Πεδίο συχνότητας:

5~40MHz

Πρόσθετη τάση:

3.3V/5.0V

Ανεπάρκεια συχνότητας:

±30ppb

Μέγεθος:

14.3*9.3*6.5mm

Εφαρμογές:

Σταθμός βάσης, ψηφιακός διακόπτης, κύκλος χρονισμού αναφοράς κλπ.

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

14 x 9 x 5 mm οξικοοσιλιωτής

οξοοσιλατήρας 3.3V

Οσκιλητής SMD 5V

Περιγραφή του προϊόντος

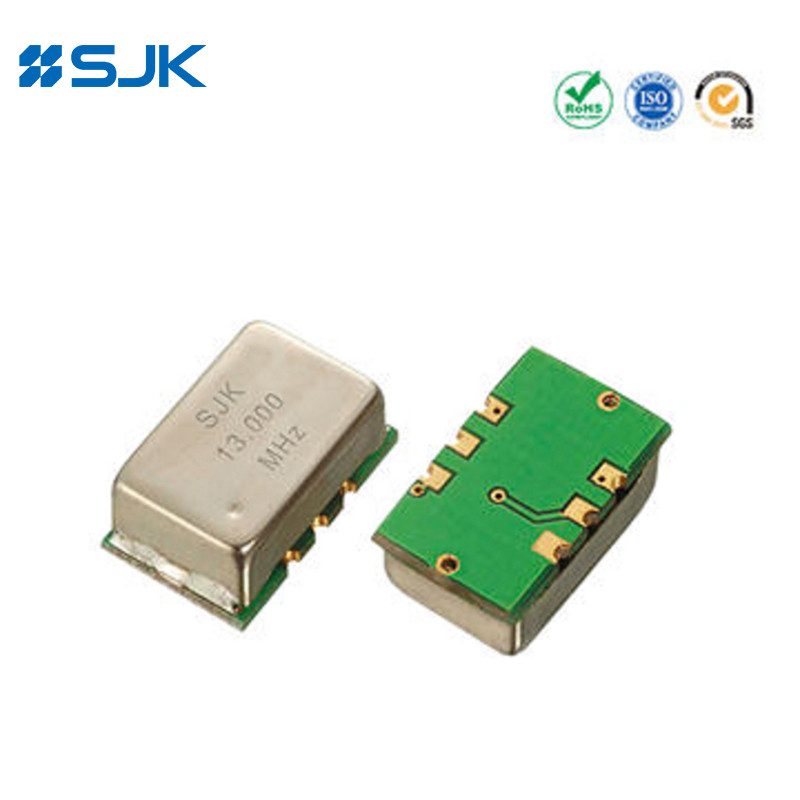

SMD 14*9*5mm OCXO με 6 Pads 5~40MHz 3.3V ή 5V ±30ppb -40~+85 για ψηφιακό διακόπτη

Χαρακτηριστικά

Οξυγόνο οξυγόνου

Τυπικό 14,3×9,3×6,5mm SMD OCXO

Περιοχή συχνοτήτων από 5 MHz έως 40 MHz

±30ppb σταθερότητα συχνότητας πάνω από -40~+85°C

στρώμα 3 (Συνολικά ±4,6ppm συμπεριλαμβανομένων των 20 ετών γήρανσης)

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Πολύ γρήγορη προθέρμανση και ακριβής σταθερότητα

Κρυστάλλινη μονάδα SC-Cut

Εφαρμογές: Σταθμός βάσης, ψηφιακός διακόπτης, κύκλος χρονισμού αναφοράς, εξοπλισμός μέτρησης, συνθεσάιζερ κλπ.

Συμμόρφωση με το RoHS και απαλλαγή από Pb

Προδιαγραφές

Τύπος		SMD σειράς 9X OCXO
Τύπος εξόδου		HCMOS
Τεχνικό φορτίο		15pF, ή προσδιορίστε
Φόρμα κύματος εξόδου		Τετράγωνο
Πρόσθετη τάση		3.3V / 5.0V
Πεδίο συχνότητας		5~40MHz
Θερμοκρασία λειτουργίας		-40°C έως +85°C, ή
Σταθερότητα συχνοτήτων	Ανεπάρκεια συχνότητας	± 30 ppm μέγιστο.
	Αντί θερμοκρασία λειτουργίας	±10ppb~±50ppb
	Αντί της τάσης τροφοδοσίας	±5ppb μέγιστο. (±5 αλλαγή)
	έναντι φορτίου	±10ppb Max. (±10 Αλλαγή)
	vs Γήρανση	±2,0ppb /ημερησίως, ±0,4ppm/έτος, ±2,0ppm/10 ετών, μέγιστο.
Η τάση Vol (Max.) / Voh (Min.)		0.1Vcc/0.9Vcc
Κύκλος υπηρεσίας		45 έως 55%
Αληθινές		-60dBc
Ετοιμασία		±0,1ppm (Σε 5 λεπτά @+25, αναφερόμενο σε 1 ώρα)
Κατανάλωση ενέργειας (σταθερή κατάσταση)		0.6W Μαξ.
Πεδίο ρύθμισης συχνότητας		±5ppm (+1,65V±1,65V/+2,5V±2,5V)
Φάση θορύβου @ 20MHz	@10Hz	-98dBc/Hz
	@100Hz	-126dBc/Hz
	@ 1KHz	-145dBc/Hz
	@10KHz	-152dBc/Hz
Μονάδα συσκευασίας		500 τεμάχια ανά τροχιά

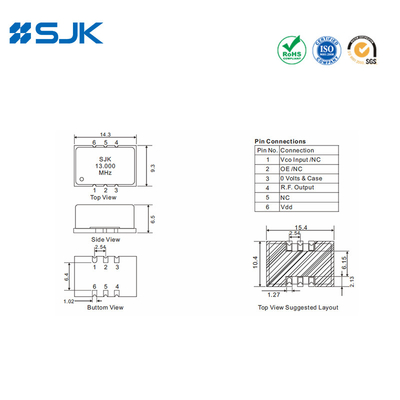

Μέγεθος [mm]

SMD 14*9*5mm OCXO με 6 Pads 5~40MHz 3.3V ή 5V ±30ppb -40~+85 για ψηφιακό διακόπτη 0

SMD 14*9*5mm OCXO με 6 Pads 5~40MHz 3.3V ή 5V ±30ppb -40~+85 για ψηφιακό διακόπτη 1 +86-755-88352869

SMD 14*9*5mm OCXO με 6 Pads 5~40MHz 3.3V ή 5V ±30ppb -40~+85 για ψηφιακό διακόπτη 2 rita@q-crystal.com
