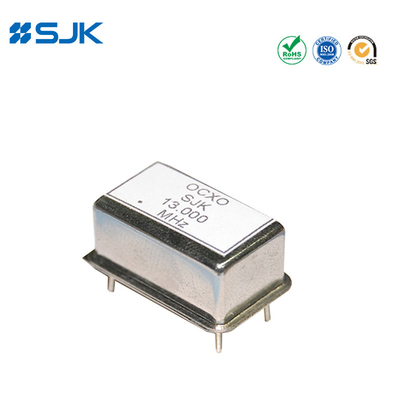

Name: Μέσα από τρύπα πλήρους μεγέθους OCXO με 20,3 X 12,7 X 11,0 mm
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: 2x
Price: 1,499.05 USD
Availability: InStock

Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	2x
Τροποποιημένο:	1
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	1Kp/σακούλα
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

2X σειράς DIP-14 OCXO

Πεδίο συχνότητας:

5~40MHz

Πρόσθετη τάση:

3.3V/5.0V

Ανεπάρκεια συχνότητας:

u00b150ppm

Μέγεθος:

20.3*12.7*11.0mm

Εφαρμογές:

Σταθμός βάσης, ψηφιακός διακόπτης, εξοπλισμός μέτρησης, SDH, SONET

Επισημαίνω:

Μέσα από τον οξυδονητή Hole

Οξυδονητής πλήρους μεγέθους

20.3 x 12.7 x 11.0 mm τύποι οσιλατήρων υψηλής συχνότητας

Περιγραφή του προϊόντος

Μέσα από τρύπα πλήρους μεγέθους OCXO με 20,3*12,7*11,0mm

Χαρακτηριστικά

Οξυγόνο οξυγόνου

Τυπικό 20,3×12,7×11mm 14-Pin Full-size Through-hole OCXO

Περιοχή συχνοτήτων από 5 MHz έως 40 MHz

±50ppb σταθερότητα συχνότητας πάνω από -40~+85°C

στρώμα 3 (συνολικά ±4,6 ppm συμπεριλαμβανομένης της 10ετούς παλαίωσης)

Πολύ γρήγορη προθέρμανση και ακριβής σταθερότητα

Εφαρμογές: Σταθμός βάσης, ψηφιακός διακόπτης, εξοπλισμός δοκιμών, εξοπλισμός μέτρησης, SDH, SONET κλπ.

Συμμόρφωση με το RoHS και απαλλαγή από Pb

Προδιαγραφές

Τύπος		2X σειράς DIP-14 OCXO
Τύπος εξόδου		HCMOS
Τεχνικό φορτίο		15pF, ή προσδιορίστε
Φόρμα κύματος εξόδου		Τετράγωνο
Πρόσθετη τάση		3.3V/5.0V
Πεδίο συχνότητας		5~40MHz
Θερμοκρασία λειτουργίας		-20~+70°C, ή να προσδιοριστεί
Σταθερότητα συχνοτήτων	Ανεπάρκεια συχνότητας	± 0,1 ppm μέγιστο.
	Αντί θερμοκρασία λειτουργίας	±50ppb~±200ppb
	Αντί της τάσης τροφοδοσίας	±50ppb μέγιστο. (±5 αλλαγή)
	έναντι φορτίου	±50ppb μέγιστο. (±10 αλλαγή)
	vs Γήρανση	±5,0ppb /ημερησίως, ±0,5ppm/έτος, ±3,0ppm/10 ετών
Η τάση Vol (Max.) / Voh (Min.)		0.1Vcc/0.9Vcc
Κύκλος υπηρεσίας		45 έως 55%
Αληθινές		-60dBc
Ετοιμασία		±0,1ppm (Σε 2 λεπτά @+25, αναφερόμενο σε 1 ώρα)
Κατανάλωση ενέργειας (σταθερή κατάσταση)		0.8W Μαξ.
Πεδίο ρύθμισης συχνότητας		±5,0ppm (+1,65V±1,65V/+2,5V±2,5V)
Φάση θορύβου @ 20MHz	@10Hz	-105dBc/Hz
	@100Hz	-130dBc/Hz
	@ 1KHz	-140dBc/Hz
	@10KHz	-150dBc/Hz
Μονάδα συσκευασίας		200 κομμάτια.

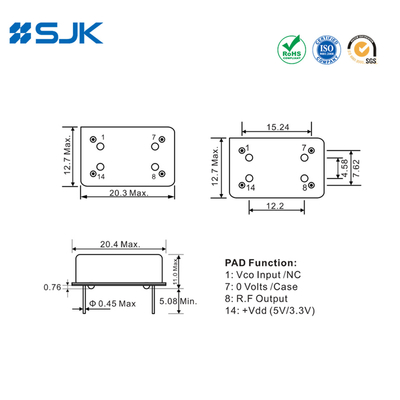

Μέγεθος [mm]

Μέσα από τρύπα πλήρους μεγέθους OCXO με 20,3 X 12,7 X 11,0 mm 0
