Name: Μέσα από τρύπα OCXO με 36*27*12mm Μέγεθος 5~100MHz 5V ±5ppb LVTTL
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-6X
Price: 1,499.05 USD
Availability: InStock

Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-6X
Τροποποιημένο:	100 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	1Kp/σακούλα
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

6X σειράς DIP OCXO

Πεδίο συχνότητας:

5~100MHZ

Πρόσθετη τάση:

5.0V/12V

Ανεπάρκεια συχνότητας:

±5ppb

Μέγεθος:

36*27*12mm

Εφαρμογές:

Σταθμός βάσης, ψηφιακός διακόπτης, κύκλος χρονισμού αναφοράς κλπ.

Αποδόσεις:

LVTTL / Σινικό κύμα

Δυνατότητα προσφοράς:

30Kpcs ανά μήνα

Επισημαίνω:

36 x 27 x 12 mm κρυστάλλινος ταλαντωτής ελεγχόμενος από φούρνο

Κρυστάλλινος ταλαντωτής 5ppb με έλεγχο φούρνου

LVTTL ocxo 100mhz

Περιγραφή του προϊόντος

Μέσα από τρύπα OCXO με 36*27*12mm Μέγεθος 5~100MHz 5V ±5ppb LVTTL

Χαρακτηριστικά

Οξυγόνο οξυγόνου

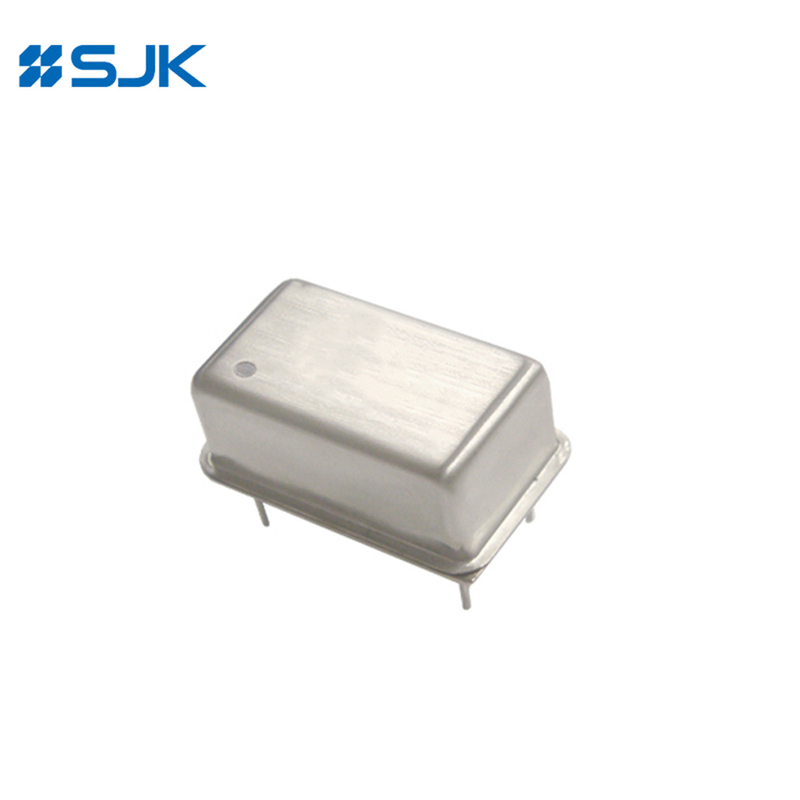

Τυπικό 36.3×27.2×12.7mm DIP Through-hole OCXO

Περιοχή συχνοτήτων από 5 MHz έως 100 MHz

±3ppb σταθερότητα συχνότητας πάνω από -40~+85°C

στρώμα 3 (συνολικά ± 0,3 ppm συμπεριλαμβανομένης της 10ετούς γήρανσης)

Πολύ γρήγορη προθέρμανση και ακριβής σταθερότητα

Εφαρμογές: Σταθμός βάσης, ψηφιακός διακόπτης, εξοπλισμός δοκιμών, εξοπλισμός μέτρησης, SDH, SONET κλπ.

Συμμόρφωση με το RoHS και απαλλαγή από Pb

Προδιαγραφές

Τύπος		6X σειράς DIP OCXO
Τύπος εξόδου		LVTTL/Sine κύμα
Τεχνικό φορτίο		15pF, ή προσδιορίστε
Φόρμα κύματος εξόδου		Τετράγωνο
Πρόσθετη τάση		3.3V/5.0V	12V
Πεδίο συχνότητας		5~40MHz	10~100MHz
Θερμοκρασία λειτουργίας		-40°C έως +85°C, ή
Σταθερότητα συχνοτήτων	Ανεπάρκεια συχνότητας	± 5ppb μέγιστο.
	Αντί θερμοκρασία λειτουργίας	±3ppb~±10ppb
	Αντί της τάσης τροφοδοσίας	±0,5ppb μέγιστο. (±5 αλλαγή)
	έναντι φορτίου	±0,5ppb μέγιστο. (±10 αλλαγή)
	vs Γήρανση	±0,5ppb /ημερησίως, ±50ppb/έτος, ±0,3ppm/10 ετών
Η τάση Vol (Max.) /Voh (Min.)		0.1Vcc/0.9Vcc
Κύκλος υπηρεσίας		45 έως 55%
Αληθινές		-60dBc
Ετοιμασία		±10ppb (Σε 10 λεπτά @+25, αναφερόμενο σε 1 ώρα)
Κατανάλωση ενέργειας (σταθερή κατάσταση)		1.3W Μαξ.
Πεδίο ρύθμισης συχνότητας		±0,5ppm (+2,5V±2,5V/+5V±5)
Φάση θορύβου @ 20MHz	@10Hz	-120dBc/Hz
	@100Hz	-135dBc/Hz
	@ 1KHz	-145dBc/Hz
	@10KHz	-150dBc/Hz
Μονάδα συσκευασίας		100 κομμάτια.

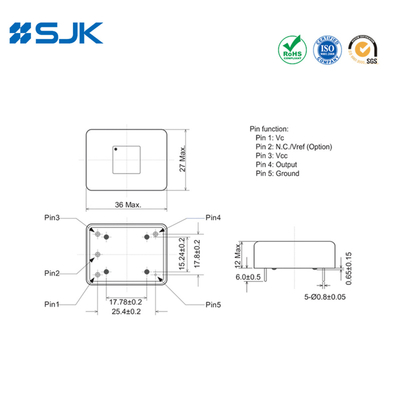

Μέγεθος [mm]
