Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-45MQ15BA6
Τροποποιημένο:	1000 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	1Kp/τροχούνι
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

Φίλτρο SMD σειράς CF 4 πόλων

Αστέρας:

Ονομαστική συχνότητα:

21.4MHz, 21.7MHz, 45MHz κλπ.

Παράδοση ζώνης:

±7,5KHz ανά λεπτό/3dB

Απώλεια εισαγωγής:

Δύο ντίμπιλ.

Μέγεθος:

7.0*5.0*1.3mm

Εφαρμογές:

Ραδιοεπικοινωνίες, ασύρματα τηλέφωνα, ασύρματες επικοινωνίες κλπ.

Δυνατότητα προσφοράς:

70KKpcs/M

Επισημαίνω:

Φίλτρο κρυστάλλινης σκάλας 45MHz

φίλτρο κρυστάλλινης σκάλας 7050

Κρυστάλλος φίλτρου 4 πόλων

Περιγραφή του προϊόντος

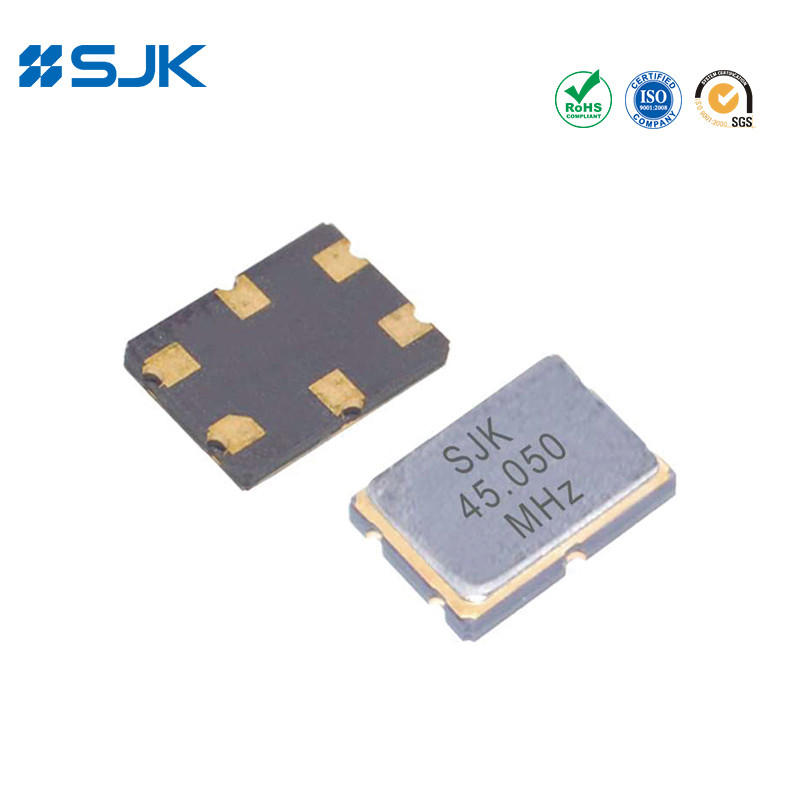

CF Φίλτρο Κρυστάλλων 4 πόλων 7050 45MHz

Χαρακτηριστικά

Τυπικό 7,0×5,0×1,3mm, ελαφρύ και μικροσκοπικό SMD μονολιθικό κρύσταλλο φίλτρο

4 λειτουργία πόλων σε μία συσκευασία

Εξαιρετική εγγυημένη εξασθένιση

Εξαιρετική αντοχή σε κραδασμούς και δονήσεις

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Εφαρμογές: Ραδιοεπικοινωνίες, Κινητές επικοινωνίες, Ασύρματα τηλέφωνα, Κυτταρικές, Ασύρματες επικοινωνίες κλπ.

Συμμόρφωση με το RoHS / Απαλλαγή από Pb

Προδιαγραφές

Τύπος	Μονολιθικό φίλτρο SMD σειράς CF 4 πόλων
Ονομαστική συχνότητα	38.850MHz	45.000MHz	49.950MHz	51.650MHz
Αστέρας	4	4	4	4
Διαταγή υπερκύκλωσης	Θεμελιώδη	Θεμελιώδη	Θεμελιώδη	Θεμελιώδη
Περάστε το εύρος ζώνης	±3,75KHz min./3dB	±7,5KHz ανά λεπτό/3dB	±15KHz ελάχιστο/3dB	±5KHz min./3dB
Σταματήστε το εύρος ζώνης	±15KHz ελάχιστο/35dB	±22KHz min./25dB	±25KHz ελάχιστο/35dB	±22KHz ανά λεπτό./30dB
Ρίππλ	1dB το πολύ.	1dB το πολύ.	1dB το πολύ.	1dB το πολύ.
Απώλεια εισαγωγής	40,0 dB το πολύ.	40,0 dB το πολύ.	40,0 dB το πολύ.	40,0 dB το πολύ.
Εγγυημένη εξασθένιση	80 ντιμπιλίνες το λεπτό.	80 ντιμπιλίνες το λεπτό.	80 ντιμπιλίνες το λεπτό.	80 ντιμπιλίνες το λεπτό.
Τερματισμός της αντίστασης	560Ω//5pF	600Ω//2pF	400Ω//4,5pF	400Ω//2,5pF
Θερμοκρασία λειτουργίας	-20~+70°C, ή να προσδιοριστεί
Μονάδα συσκευασίας	1000 τεμάχια ανά τροχό

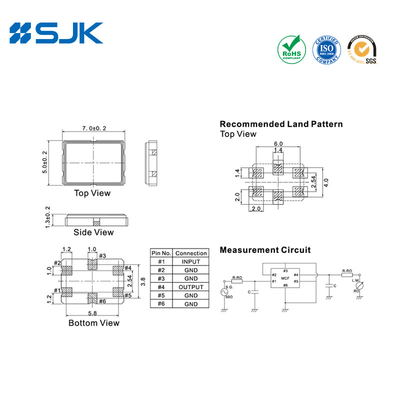

Μέγεθος [mm]

CF Φίλτρο Κρυστάλλων 4 Πόλων 7050 Φίλτρο Κρυστάλλων 45MHz 0

CF Φίλτρο Κρυστάλλων 4 Πόλων 7050 Φίλτρο Κρυστάλλων 45MHz 1 +86-755-88352869

CF Φίλτρο Κρυστάλλων 4 Πόλων 7050 Φίλτρο Κρυστάλλων 45MHz 2 rita@q-crystal.com
