Name: Υψηλής συχνότητας SMD 2520 SAW φίλτρο 1568MHz για το συστατικό πριονιστήρα χαμηλής απώλειας πλάτους
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5AWSF1568MA6
Price: 1,499.05 USD
Availability: InStock

Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK-5AWSF1568MA6
Τροποποιημένο:	1000 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	3Kpcs/Reel
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

5AW SAW φίλτρο

Συχνότητα:

1568MHz

Απώλεια εισαγωγής:

2.0 dB Max.

Μέγεθος:

2.5*2.0*0.7mm

3db εύρος ζώνης:

Τύπος 43MHz

Περιοχή θερμοκρασίας λειτουργίας:

-40~+85°C

Πεδίο θερμοκρασίας αποθήκευσης:

-55~+125℃

Δυνατότητα προσφοράς:

30Kpcs ανά μήνα

Επισημαίνω:

SMD 2520 ειδικό φίλτρο πριονιστήρα

προσαρμοσμένο φίλτρο πριονιστήρα 1568MHz

Υψηλής συχνότητας φίλτρο χαμηλής απώλειας

Περιγραφή του προϊόντος

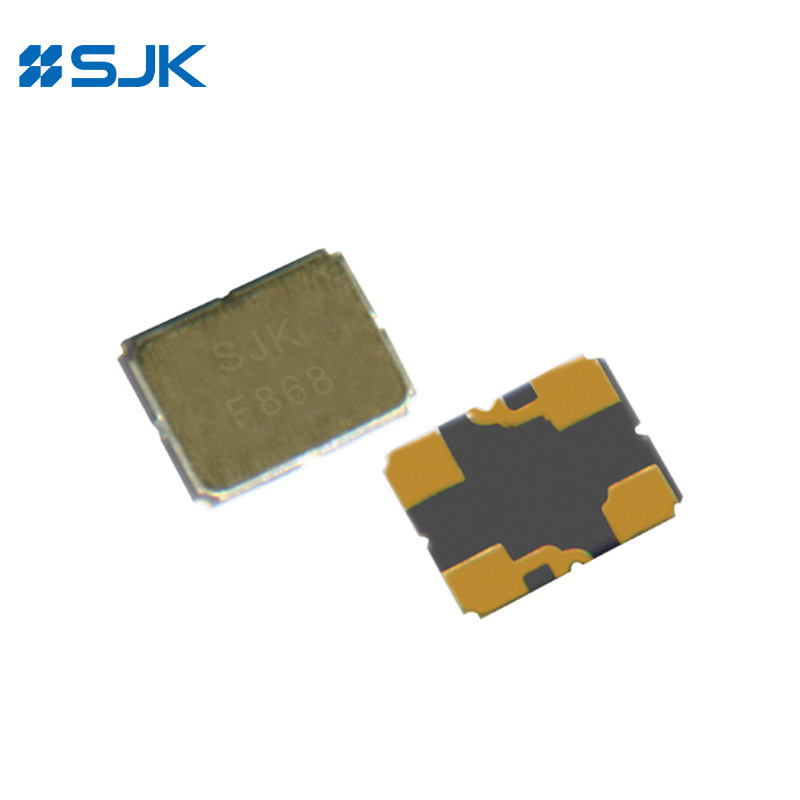

Υψηλής συχνότητας SMD 2520 SAW φίλτρο 1568MHz Για διάταξη πριονιδιού με χαμηλή απώλεια

Χαρακτηριστικά

Κεραμική συσκευασία για τεχνολογία επιφανειακής τοποθέτησης (SMT)

Υψηλής συχνότητας φίλτρο SAW

Μέγεθος συσκευασίας 2,5 × 2,0 × 0,65 mm

Τύπος συσκευασίας DCC4A

Ηλεκτροστατική ευαίσθητη συσκευή (ESD)

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Συμμόρφωση με το RoHS και απαλλαγή από Pb

Προδιαγραφές

Άρθρο		Ελάχιστο	Τυπικό	Μέγιστο	Μονάδα
Κεντρική συχνότητα		15680,00 MHz ή άλλες υψηλής συχνότητας			MHz
Απώλεια ένθεσης			1.4	2.0	dB
Απώλεια ένθεσης	1559.08~1563.098MHz		1.6	2.5	dB
Απώλεια ένθεσης	1573.42~1577.420MHz		1.7	2.5	dB
Στρίψιμο εύρους (p-p)	1559.098~1577.42MHz		0.5	1.0	dB
3dB εύρος ζώνης		35	43		MHz
Ομαδική καθυστέρηση Ripple	1559.098~1577.42MHz		10	30	σ
Απόλυτη εξασθένιση	DC ~1463.00MHz	32	38		dB
	1463.00~1493.00MHz	38	43		dB
	1493.00~1512.00MHz	35	40		dB
	1512.00~1624.00MHz	50	55		dB
	1643.00~1673.00MHz	48	53		dB
	1673.00~2000.00MHz	40	45		dB
	2000.00~1463.00MHz	25	30		dB
Εισαγωγή VSWR	1559.098~1577.42MHz		1.5:1	2.0:1
Έκδοση VSWR	1559.098~1577.42MHz		1.5:1	2.0:1
Θερμοκρασία λειτουργίας		-40		+85	°C
Θέρμανση αποθήκευσης		-55		125	°C

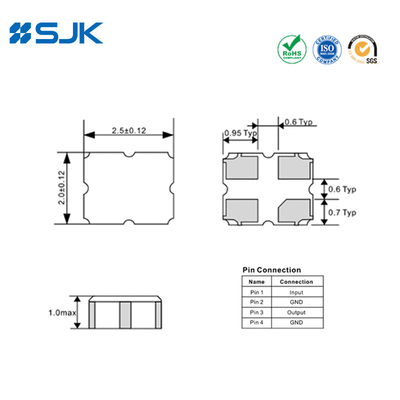

Μέγεθος [mm]

Υψηλής συχνότητας SMD 2520 SAW φίλτρο 1568MHz για το συστατικό πριονιστήρα χαμηλής απώλειας πλάτους 0
