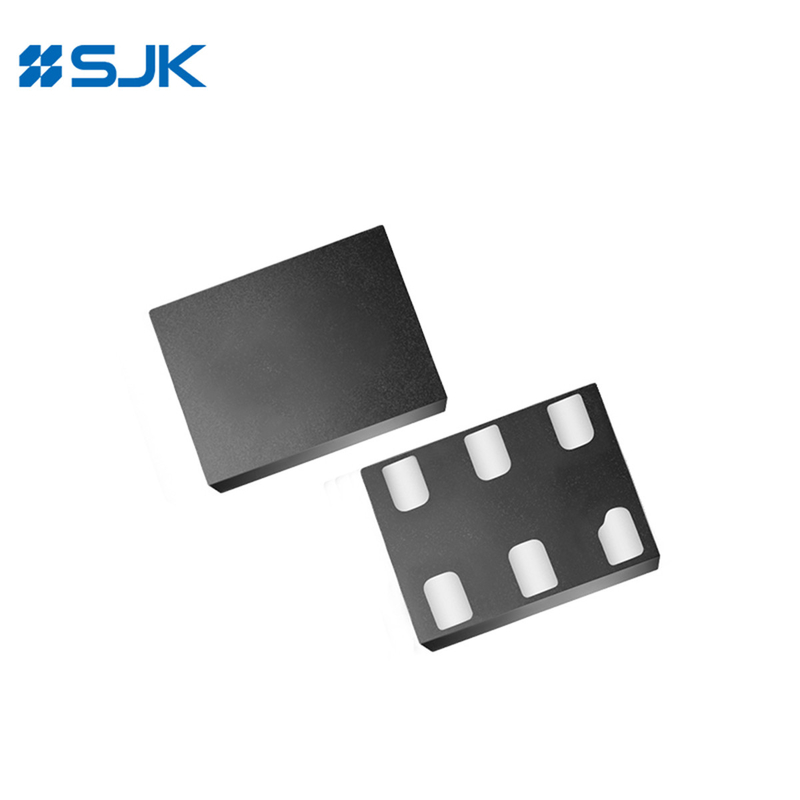

Name: SiT9366 Ext Industrial Temp MEMS Οσιλατήρας 2.25V έως 3.63V
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
Price: 1,499.05 USD
Availability: InStock

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Σχήμα:

Δοκιμαστική μονάδα

Πεδίο συχνότητας:

1~220MHz

Πρόσθετη τάση:

2.5V, 2.8V, 3V, 3.3V, 2.25~3.63V

Τύπος εξόδου:

LVDS, LVPECL

Σταθερότητα συχνοτήτων:

α1 και α2

Μέγεθος:

3.2u00d72.5, 5.0u00d73.2, 7.0u00d75.0 mm

Εφαρμογές:

10G Ethernet, SATA, αποθήκευση, διακομιστής, τηλεπικοινωνίες, σταθμός βάσης, κλπ.

Επισημαίνω:

Δοκιμαστής MEMS 2

25V

Ουσιαστήρας MEMS 3

Περιγραφή του προϊόντος

Προδιαγραφές και διαστάσεις

Χαρακτηριστικά

Οποιαδήποτε συχνότητα μεταξύ 1MHz και 220MHz με ακρίβεια 6 δεκαδικών μονάδων

Η θερμοκρασία κυμαίνεται από -40 oC έως 105 oC

0.1ps Jitter φάσης RMS πάνω από 12KHz έως 20MHz

Βιομηχανικό και εκτεταμένο εμπορικό εύρος θερμοκρασίας

Τύποι σήμανσης εξόδου LVDS & LVPECL

Μέγεθος με 3,2×2.55,0×3.2, 7,0 × 5,0 mm

Αυτοματοποιημένη τοποθέτηση και επανειλημμένη συγκόλληση

Εφαρμογές: 10G Ethernet, SONET, SATA, SAS, Telecom, Storage, Server κλπ.

Συμμόρφωση με το RoHS / Απαλλαγή από Pb

Προδιαγραφές

Τύπος	SiT9366 MEMS
Τύπος εξόδου	Επικαιροποιημένα συστήματα
Πεδίο συχνότητας	1~220MHz
Πρόσθετη τάση	2.5V/2.8V/3V/3.3V/2.25~3.62V
Σταθερότητα συχνοτήτων	±10ppm~±25ppm, ή να προσδιοριστεί
Θερμοκρασία λειτουργίας	-40~+85°C, -40~+105°C
Υψηλή τάση εισόδου (VIH)	70% Vdd
Η τάση εισόδου είναι χαμηλή (VIL)	30% Vdd
Αντίσταση ανάσυρσης εισόδου	250KΩ Μαξ. (Pin1 Logic High)
Αντίσταση ανάσυρσης εισόδου	2MΩ Μmin. (Pin1 Logic Low)
Ώρα εκκίνησης	3 λεπτά το πολύ.
Ώρα επαναφοράς	3.8μsΜαξ. Μαξ.
Κύκλος υπηρεσίας	45 έως 55%
Τρέχουσα κατανάλωση	89mA Μαξ.
Ενεργοποίηση ρεύματος τροφοδοσίας OE	58mA Μαξ.
Διαφορετική τάση εξόδου	450mV μέγιστο.
Έξοδος Ακύρωση ρεύματος διαρροής	1 μΑ Μαξ.
ρεύμα αναμονής	100 μA μέγιστο.
Αλλαγή μεγέθους VOD	50mV
Δυνατότητα εκτόνωσης	1.375V Μαξ.
Αλλαγή μεγέθους VOS	50mV το πολύ.
Χρόνος άνοδος/άπτωσης	290ps Μαξ.
Χρόνος ενεργοποίησης/απομάκρυνσης του OE	3.8ns Μαξ.
Επικαιροποιημένη συσκευή	10,6pS Μαξ.
RMS περίοδος Jitter (συντηρητική)	0.32pS Μαξ.
Πεδίο θερμοκρασίας αποθήκευσης	-60~+150°C
Μονάδα συσκευασίας	3225: 3000 τεμάχια ανά τροχό 5032 / 7050: 1000 τεμάχια ανά τροχό

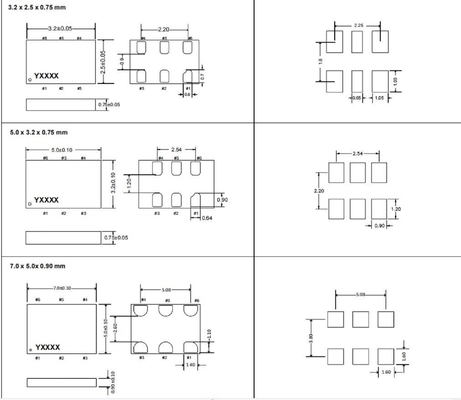

Μέγεθος [mm]

SiT9366 Ext Industrial Temp MEMS Οσιλατήρας 2.25V έως 3.63V 0
