Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SMD 9*7 OCXO
Τροποποιημένο:	1000 τεμάχια
Τιμή:	Negotiate
Πληροφορίες συσκευασίας:	1000pcs το /reel
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Άρθρο:

SMD σειράς 1X 9*7 OCXO

Συχνότητα:

10MHz έως 50MHz

Μέγεθος συσκευασίας:

9.7*7.5*4.1mm

Πρόσθετη τάση:

3.3V /5V

Τύπος εξόδου:

HCMOS / Κλιπ Σινικό Κύμα

Πράσινο προϊόν:

Συμμόρφωση με το RoHS, απαλλαγμένο από Pb

Δυνατότητα προσφοράς:

30K PC το μήνα

Επισημαίνω:

4 pad ocxo οσιλατήρας

οξοοσταλτής SMD 9 x 7

Εναλλακτικός υπερχαμηλός θόρυβος φάσης

Περιγραφή του προϊόντος

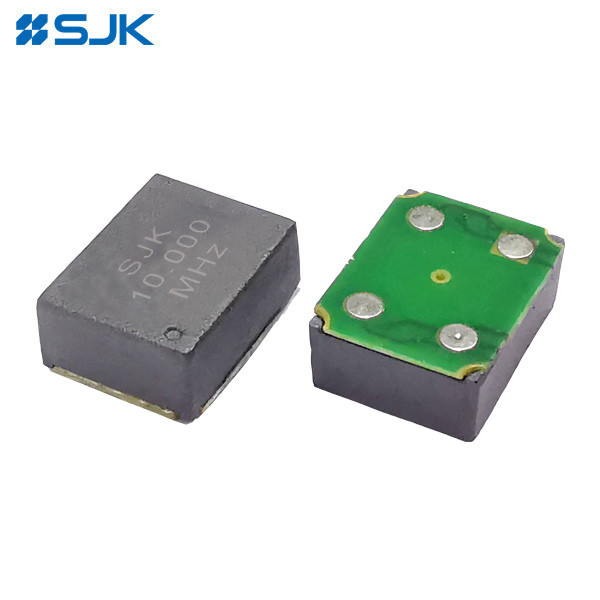

Υψηλή Σταθερότητα Μινιατούρα SMD 4-pad Package OCXO 1X Series SMD 9*7 Μέγεθος OCXO για ψηφιακό διακόπτη συνθεσάιζερ

Χαρακτηριστικά:

Μέγεθος 9,7×7,5×4,1 mm, μικροσκοπικό SMD πακέτο με 4 πλακέτες
3.3V, 5V τάσεις τροφοδοσίας
Διάγραμμα 3
Τύπος εξόδου: Κλιπ Σινικό Κύμα / HCMOS
Διάστημα υψηλών συχνοτήτων: 10MHz~50MHz
±20ppb σταθερότητα πάνω από -40°C~+85°C
Διατίθεται έλεγχος τάσης (ηλεκτρονική ρύθμιση συχνότητας)
Εφαρμογή για μικρά κύτταρα, δοκιμές και οργάνωση, συνθεστή, ψηφιακό διακόπτη, φορητή τηλεπικοινωνιακή συσκευή κλπ.
Συμμόρφωση με το RoHS / απαλλαγμένη από Pb

Ηλεκτρονικές προδιαγραφές:

Άρθρο		1X σειράς SMD 9*7 OCXO
Σχήμα κύματος εξόδου		HCMOS		Κλιπ Σινικό Κύμα
Πεδίο συχνότητας		10MHz έως 50MHz		10MHz έως 50MHz
Πρόσθετη τάση		3.3V	5V	3.3V	5V
Αρχική ανοχή βαθμονόμησης		± 500 ppm (μέγιστο)		± 500 ppb (μέγιστο)
		Vcon=+1,65V	Vcon=+2,5V	Vcon=+1,65V	Vcon=+2,5V
Τύπος Χρησιμοποιούμενης Κρυστάλλιας Τυποποίησης		Κρυστάλλος IT-Cut
Σταθερότητα συχνοτήτων	vs Θερμοκρασία	±10ppb (μέγιστο) πάνω από -30°C έως +70°C
		±20 ppb (μέγιστο) πάνω από -40°C έως +85°C
	Αντιστροφή τάσης τροφοδοσίας	±10ppb κατ' ανώτατο όριο (Vcc±5%)
	Αντιμετωπίζοντας το χρόνο προθέρμανσης	5 λεπτά το πολύ. Μέσα σε ±0,1 ppm της συχνότητας αναφοράς
	vs Γήρανση	±3,0ppb κατ' ανώτατο όριο μετά από 30 ημέρες · ±600ppb κατ' ανώτατο όριο κατά το πρώτο έτος · ±3ppm κατ' ανώτατο όριο σε διάστημα 10 ετών.
	Αντιστοίχως	±1,0 ppm μέγιστο, 1 επανεξέλιξη και μετρώνται 24 ώρες μετά.
Ελέγχος τάσης Πιν 1 (EFC)	Πεδίο ρύθμισης συχνότητας	± 5 ppm min.
	Πεδίο τάσης ελέγχου	+1,65V±1,65V		+2,5V±2,5V
	Λειτουργία μεταφοράς	Θετικό: Η αύξηση της τάσης ελέγχου αυξάνει την συχνότητα εξόδου.
	Αντίσταση εισόδου	100 KΩ ανά λεπτό.
	Γραμμικότητα EFC	± 10% το πολύ.
Δύναμη	Δυναμική διάσπαση (@ 25°C)	0.4Wατ κατ' ανώτατο όριο σε σταθερή κατάσταση· 350mA κατ' ανώτατο όριο σε κατάσταση ανάφλεξης
Αποδόσεις	Λογική εξόδου υψηλή (V)_Ωχ.)	+2,4V min.	+4,5V λεπτό.	-	-
	Λογική εξόδου χαμηλή (V)_ΑΠ)	+0,4V μέγιστο.	+0,5V μέγιστο.	-	-
	Κύκλος υπηρεσίας	45 έως 55%		-
	Φορτίο	15pF		10KΩ//10pF±10%
	Επίπεδο τάσης εξόδου (από κορυφή έως κορυφή)	-	-	00,8Vp-p min.
	Χρόνος άνοδος / πτώσης	7nS max. (20% ~ 80% της μορφής κύματος)
	Διάσπαση θορύβου φάσης [20MHz](Τύπος.)	10Hz	100Hz	1KHz	10KHz
		-98dBc	-126dBc	-145dBc	-152dBc
Θερμοκρασία λειτουργίας		-20~+70°C, -40~+85°C, ή προσδιορίστε
Θέρμανση αποθήκευσης		-55~+125°C
Μέγεθος συσκευασίας (LWH)		9.77.54.1mm
Μονάδα συσκευασίας		1000 τεμάχια ανά τροχιά

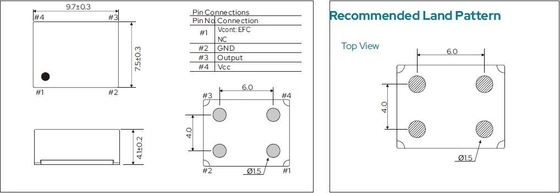

Μέγεθος:

Υψηλή Σταθερότητα Μινιατούρα 4-Pad SMD Πακέτο OCXO 1X σειρά SMD 9 X 7 Μέγεθος OCXO Για συνθεστή ψηφιακό διακόπτη 0
