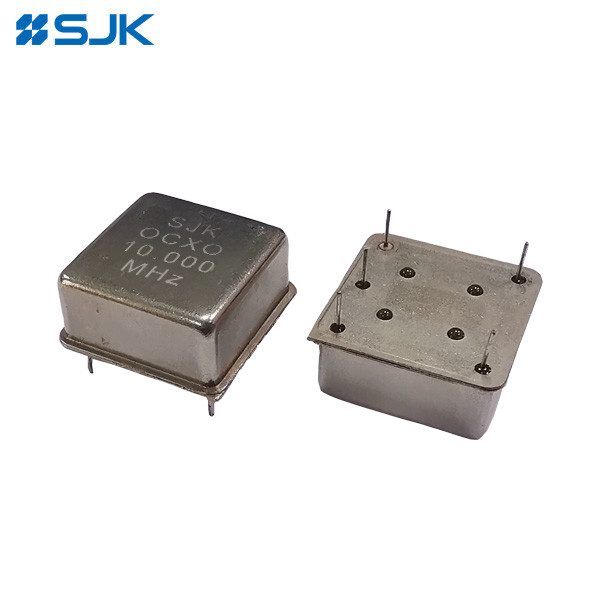

Name: 3X σειρά Through-Hole 20*20 OCXO υψηλής συχνότητας 5MHz-40MHz υψηλή σταθερότητα 10ppb για τηλεπικοινωνίες
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: DIP 20*20 OCXO
Price: 1,499.05 USD
Availability: InStock

Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	DIP 20*20 OCXO
Τροποποιημένο:	100 τεμάχια
Τιμή:	Negotiate
Πληροφορίες συσκευασίας:	1000 τεμάχια / κουτί
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Άρθρο:

3X σειράς DIP 20*20 OCXO

Πεδίο συχνότητας:

5MHz έως 40MHz

Μέγεθος συσκευασίας:

20.6*20.6*11.0mm

Τύπος συσκευασίας:

Μέσω-τρύπα

Τύπος εξόδου:

HCMOS

Πρόσθετη τάση:

3.3V /5V

Δυνατότητα προσφοράς:

30K PC το μήνα

Επισημαίνω:

οξοοσιλιωτής 20 x 20

οξοοσιλιωτής 5MHz

Δοκιμαστής υψηλής συχνότητας 40MHz

Περιγραφή του προϊόντος

Σειρά 3X Μέσα από τρύπα 20*20 OCXO Διάστημα υψηλών συχνοτήτων 5MHz-40MHz Υψηλή σταθερότητα 10ppb Για τηλεπικοινωνίες

Χαρακτηριστικά:

Μέγεθος 20,6 × 20,6 × 11,0 mm, πακέτο κάλυψης με όλα τα μέταλλα
3.3V, 5V τάσεις τροφοδοσίας
Κρυστάλλιο SC-Cut
Τύπος εξόδου: HCMOS
Διάστημα υψηλών συχνοτήτων: 5MHz~40MHz
Σταθερότητα ±10ppb πάνω από -40°C~+85°C
Διατίθεται έλεγχος τάσης (ηλεκτρονική ρύθμιση συχνότητας)
Εφαρμογή για SDH/SONET, Δοκιμές και οργάνωση, Συνθεστή, ψηφιακό διακόπτη, κύκλωμα χρονισμού αναφοράς κλπ.
Συμμόρφωση με το RoHS / απαλλαγμένη από Pb

Ηλεκτρονικές προδιαγραφές:

Άρθρο		3X σειράς DIP 20*20 OCXO
Σχήμα κύματος εξόδου		HCMOS
Πεδίο συχνότητας		5MHz έως 40MHz
Πρόσθετη τάση		3.3V		5V
Αρχική ανοχή βαθμονόμησης		±500ppb (μέγιστο)
		Vcon=+1,65V		Vcon=+2,5V
Τύπος Χρησιμοποιούμενης Κρυστάλλιας Τυποποίησης		Κρυστάλλος SC-Cut
Σταθερότητα συχνοτήτων	vs Θερμοκρασία	±10ppb κατ' ανώτατο όριο πάνω από -30°C έως +70°C
		±10ppb κατ' ανώτατο όριο πάνω από -30°C έως +70°C
		±10 ppb μέγιστο. πάνω από -40°C έως +85°C
	Αντιστροφή τάσης τροφοδοσίας	±10ppb κατ' ανώτατο όριο (Vcc±5%)
	Αντιμετωπίζοντας το χρόνο προθέρμανσης	Μέσα σε ±50ppb της συχνότητας αναφοράς
	vs Γήρανση	±0,5ppb κατ' ανώτατο όριο μετά από 30 ημέρες · ±50ppb κατ' ανώτατο όριο κατά το πρώτο έτος · ±300ppb κατ' ανώτατο όριο σε διάστημα 10 ετών.
Ελέγχος τάσης Πιν 1 (EFC)	Πεδίο ρύθμισης συχνότητας	± 0,5 ppm min, ± 2 ppm μέγιστο.
	Πεδίο τάσης ελέγχου	+1,65V±1,65V		+2,5V±2,5V
	Λειτουργία μεταφοράς	Θετικό: Η αύξηση της τάσης ελέγχου αυξάνει την συχνότητα εξόδου.
	Αντίσταση εισόδου	100 KΩ ανά λεπτό.
	Γραμμικότητα EFC	± 10% το πολύ.
Δύναμη	Δυναμική διάσπαση (@ 25°C)	1.3W κατ' ανώτατο όριο σε σταθερή κατάσταση· 800mA κατ' ανώτατο όριο σε κατάσταση ανάφλεξης
Αποδόσεις	Λογική εξόδου υψηλή (V)_Ωχ.)	+2,4V min.		+3,5V λεπτό.
	Λογική εξόδου χαμηλή (V)_ΑΠ)	+0,5V μέγιστο.		+0,5V μέγιστο.
	Κύκλος υπηρεσίας	45 έως 55%
	Φορτίο	15pF
	Χρόνος άνοδος / πτώσης	7nS max. (20% ~ 80% της μορφής κύματος)
	Διάσπαση θορύβου φάσης [20MHz](Τύπος.)	10Hz	100Hz	1KHz	10KHz
		-115dBc	-135dBc	-145dBc	-150dBc
Θερμοκρασία λειτουργίας		-20~+70°C, -40~+85°C, ή προσδιορίστε
Θέρμανση αποθήκευσης		-55~+125°C
Μέγεθος συσκευασίας (LWH)		20.620.611.0mm
Μονάδα συσκευασίας		1000 τεμάχια/κουτί

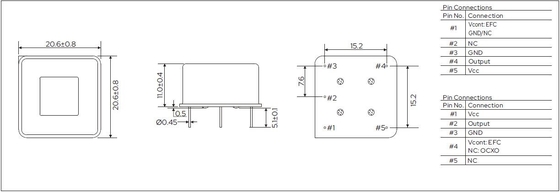

Μέγεθος:

3X σειρά Through-Hole 20*20 OCXO υψηλής συχνότητας 5MHz-40MHz υψηλή σταθερότητα 10ppb για τηλεπικοινωνίες 0
