Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	SJK8918BI
Τροποποιημένο:	100 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	3Kpcs/Reel
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

SJK8918 MEMS ταλαντωτής υψηλής θερμοκρασίας

Πεδίο συχνότητας:

1MHz έως 110MHz

Σταθερότητα συχνοτήτων:

± 20 ppm

Τύπος εξόδου:

LVCMOS

Θερμοκρασία λειτουργίας:

-40 σε +125℃

Προμήθεια τάσης:

1.8V

Μέγεθος συσκευασίας:

2.0x1.6mm

γήρανση:

± 1 ppm ετησίως

Εφεδρικός τρόπος:

- Ναι, ναι.

Ενεργοποίηση/Αναστολή λειτουργίας:

- Ναι, ναι.

Φάση Jitter:

0.5 σπ RMS (LVPECL)

Φορτίο εξόδου:

15 έως 50 pF

Δυνατότητα προσφοράς:

8Kpcs την ημέρα

Επισημαίνω:

Οσκιλητής αυτοκινητοβιομηχανίας υψηλής θερμοκρασίας

οσκιλητήρα αυτοκινήτων 1

8V

Περιγραφή του προϊόντος

Υποστήριξη οσιλατήρα υψηλής θερμοκρασίας 1 έως 110 MHz, ±20ppm XO-SE τύπου 1.8V -40~+125°C

Χαρακτηριστικά

Συχνότητες μεταξύ 1 MHz και 110 MHz με ακρίβεια 6 δεκαδικών
Θερμοκρασία λειτουργίας από -40°C έως 125°C. Διαθέσιμη επιλογή -55°C
Η τάση τροφοδοσίας είναι 1,8 έως 3,3V
Εξαιρετική συνολική σταθερότητα συχνότητας έως και ± 20 ppm
Χαμηλή κατανάλωση ισχύος 3,5 mA, τυπικά σε 1.8V
Εναλλακτικές δυνατότητες εκπομπής
Συσκευές βιομηχανικής προδιαγραφής: 2.0x1.62,5x2.03,2x2.55,0x3.2, 7,0x5,0 mm
Συμμόρφωση με τα πρότυπα RoHS και REACH, απαλλαγμένη από Pb, απαλλαγμένη από αλογόντα και απαλλαγμένη από αντιμόνιο
Εφαρμογές: Βιομηχανικές, ιατρικές, μη AEC-Q100 αυτοκινητοβιομηχανικές, αεροηλεκτρονικές και άλλες εφαρμογές υψηλών θερμοκρασιών, αισθητήρες, PLC, servo, εξοπλισμός δικτύωσης, ιατρικό βίντεο

κάμερες, συστήματα παρακολούθησης περιουσιακών στοιχείων κλπ.

Προδιαγραφές

Τύπος	SJK8918 MEMS
Τύπος εξόδου	LVCMOS/HCMOS
Πεδίο συχνότητας	1~110MHz
Πρόσθετη τάση	10,8 έως 3,3V
Σταθερότητα συχνοτήτων	±20ppm, ±25ppm, ±50ppm, ή να προσδιοριστεί
Τρέχουσα κατανάλωση	4.7mA Μαξ.
ρεύμα αναμονής	8.5 μA Μαξ.
Ενεργοποίηση ρεύματος OE	4.5mA Μαξ.
Θερμοκρασία λειτουργίας	-40~+105°C /-40~+125°C
Κύκλος υπηρεσίας	45 έως 55%
Χρόνος άνοδος/άπτωσης	- Τρία λεπτά, Μαξ.
Η πίεση Vol (Max.)/Voh (Min.)	10%Vcc /90%Vcc
Η πίεση Vil (Max.)/Vih (Min.)	30%Vcc /70%Vcc
Αντίσταση ανάσυρσης εισόδου	150KΩ Max. (Pin1 Logic High)
Αντίσταση ανάσυρσης εισόδου	2MΩ Min. (Pin1 Logic Low)
Ώρα εκκίνησης	Πέντε δευτερόλεπτα.
Ενεργοποίηση/αποκατάργηση του χρόνου	130 νις μέγιστο.
Ώρα επαναφοράς	Πέντε δευτερόλεπτα.
Επικαιροποιημένη συσκευή	3 σ.π. Μαξ.
Πύργος από κορυφή σε κορυφή	25 σπ. Μαξ.
ΡΜΣ Jitter φάσης (12KHz~20MHz)	2 σ. Max.
Θέρμανση αποθήκευσης	-65~+150°C
Μονάδα συσκευασίας	2016/2520/3225: 3000 τεμάχια ανά ράβδο 5032/7050: 1000 τεμάχια ανά τροχό

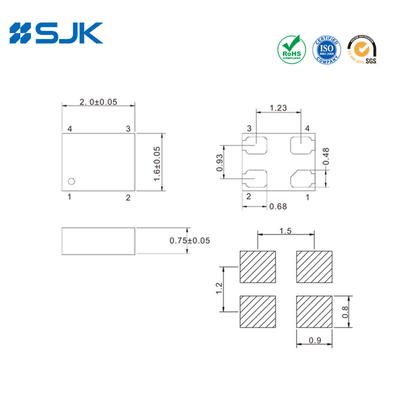

Μέγεθος [mm]

Υποστήριξη οσιλατήρα υψηλής θερμοκρασίας 1 έως 110 MHz, ±20ppm XO-SE τύπου 1.8V -40~+125°C 0

Υποστήριξη οσιλατήρα υψηλής θερμοκρασίας 1 έως 110 MHz, ±20ppm XO-SE τύπου 1.8V -40~+125°C 1

Υποστήριξη οσιλατήρα υψηλής θερμοκρασίας 1 έως 110 MHz, ±20ppm XO-SE τύπου 1.8V -40~+125°C 2 +86-755-88352869

Υποστήριξη οσιλατήρα υψηλής θερμοκρασίας 1 έως 110 MHz, ±20ppm XO-SE τύπου 1.8V -40~+125°C 3 rita@q-crystal.com
