Ονομασία μάρκας:	SJK
Αριθμός μοντέλου:	Αξιολόγηση των επιπτώσεων
Τροποποιημένο:	100 κομμάτια
Τιμή:	negotiable
Πληροφορίες συσκευασίας:	3Kpcs/Reel ή 1Kpcs/Reel
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

SGS, RoHS, REACH

Σχήμα:

SJK8208 Οσκιλητής υπερδυναμικής απόδοσης

Πεδίο συχνότητας:

1-80MHz

Τύπος εξόδου:

Εναλλακτικές δυνατότητες

Σταθερότητα συχνοτήτων:

± 10 ppm

Μέγεθος:

5.0*3,2 mm

Εφαρμογές:

Βιομηχανία, Τηλεπικοινωνίες, Αποθήκευση, Δίκτυα

Περιοχή θερμοκρασίας λειτουργίας:

-40°C έως +85°C

Ενεργοποίηση λειτουργίας:

- Ναι, ναι.

Πρόσθετη τάση:

10,8 V,2.5V,20,8 V,3.3V

Τρόπος τροφοδοσίας:

1.5 μA

Φορτίο εξόδου:

15 pF

Τύπος συσκευασίας:

Sot23-5

γήρανση:

±3 ppm/έτος

Δυνατότητα προσφοράς:

8Kpcs την ημέρα

Επισημαίνω:

5032 μm κρυστάλλινος ταλαντωτής

Κρυστάλλινος ταλαντωτής mems 1MHz

μm osc 80MHz

Περιγραφή του προϊόντος

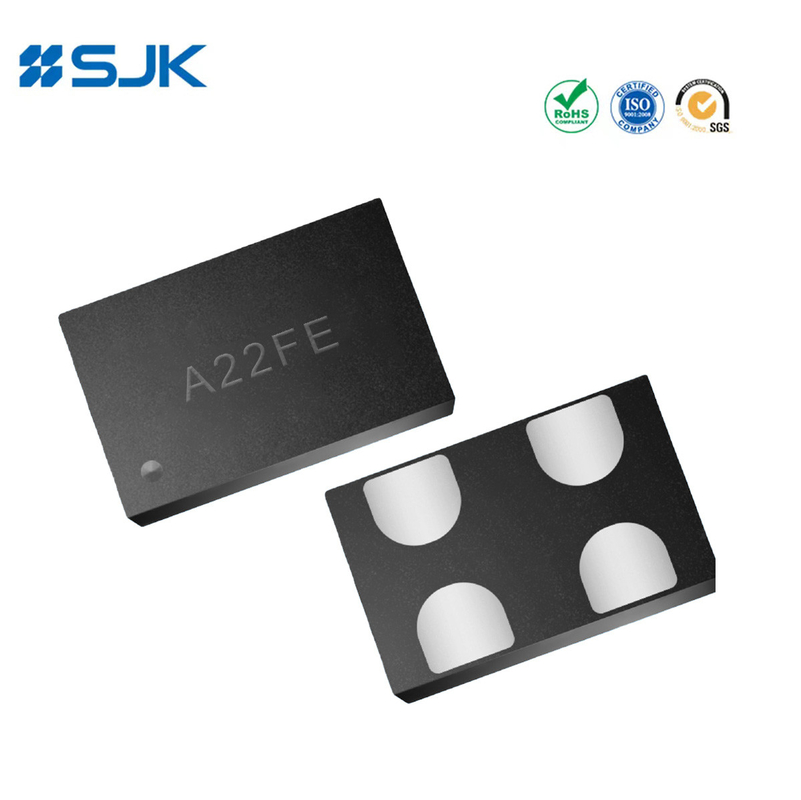

SJK8208 5032 1 έως 80 MHz, ±10 έως ±50 Ppm Οσκιλητής υψηλής απόδοσης οσκιλητής για βιομηχανικές, τηλεπικοινωνίες, αποθήκευση, δικτύωση

Χαρακτηριστικά

Οποιαδήποτε συχνότητα μεταξύ 1 και 80 MHz με ακρίβεια 6 δεκαδικών

100% αντικατάσταση των οσκιλητών με βάση τον κουαρτζό από καρφίτσο σε καρφίτσο

Υπερ-χαμηλός τζίτερ φάσης: 0,5 ps (12 kHz έως 20 MHz)

Σταθερότητα συχνοτήτων τόσο χαμηλή όσο ±10 PPM

Βιομηχανικό ή εκτεταμένο εύρος θερμοκρασίας για εμπορική χρήση

Εναλλακτικές δυνατότητες εκπομπής

Τυπικές συσκευασίες με 4 καρφίτσες: 2,5 x 2.0, 3,2 x 2.55,0 x 3.2, 7,0 x 5,0 mm x mm

Τελευταία δειγματοληψία με Time Machine II και προγραμματιζόμενους ταλαντωτές πεδίου

Εξαιρετική αξιοπιστία πυριτίου 2 FIT ή 500 εκατ. ώρες MTBF

Απαλλαγμένη από Pb, συμβατή με τις απαιτήσεις RoHS και REACH

Υπερ-κόκκινος προθεσμός

Εφαρμογές

SATA, SAS, Ethernet, PCI Express, βίντεο, WiFi

Υπολογιστές, αποθήκευση, δικτύωση, τηλεπικοινωνίες, βιομηχανικός έλεγχος

Προδιαγραφές

Τύπος	SJK8208 Οσκιλητής υπερδυναμικής απόδοσης
Τύπος εξόδου	Συμφωνία LVCMOS/LVTTL
Πεδίο συχνότητας	1-80MHz
Πρόσθετη τάση	10,8 V,2.5V,20,8 V,3.3V
Σταθερότητα συχνοτήτων	±10ppm, ±50ppm
Τρέχουσα κατανάλωση	33mA Μαξ.
ρεύμα αναμονής	70mA Μαξ.
Ενεργοποίηση ρεύματος OE	31mA Μαξ.
Θερμοκρασία λειτουργίας	-40~+85°C
Κύκλος υπηρεσίας	45 έως 55%
Χρόνος άνοδος/άπτωσης	2.0ns Μαξ.
Η τάση Vol (Max.) / Voh (Min.)	10%Vcc / 90%Vcc
Η τάση Vil (Max.) / Vih (Min.)	30%Vcc / 70%Vcc
Αντίσταση ανάσυρσης εισόδου	150KΩ Max. (Pin1 Logic High)
Αντίσταση ανάσυρσης εισόδου	2MΩ Min. (Pin1 Logic Low)
Ώρα εκκίνησης	Πέντε δευτερόλεπτα.
Ενεργοποίηση/αποκατάργηση του χρόνου	- 122 σπιτάκια.
Ώρα επαναφοράς	Πέντε δευτερόλεπτα.
Επικαιροποιημένη συσκευή	4 σπ. Μαξ.
Πύργος από κορυφή σε κορυφή	30 σπ. Μαξ.
ΡΜΣ Jitter φάσης (12KHz~20MHz)	2 σ. Max.
Θέρμανση αποθήκευσης	-60~+150°C
Μονάδες συσκευασίας	2520 / 3225: 3000 τεμάχια ανά τροχό 5032 / 7050: 1000 τεμάχια ανά τροχό

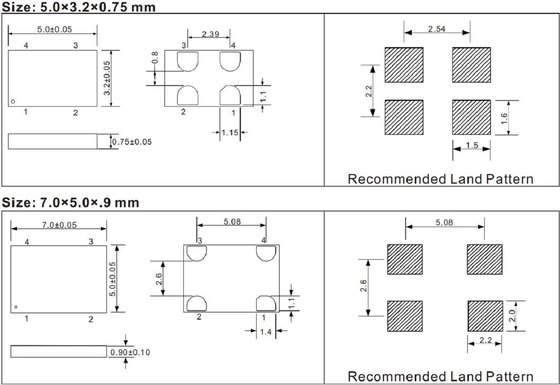

Μέγεθος [mm]

SJK8208 5032 1 έως 80MHz, ±10 έως ±50 Ppm Οσιλατήρας Οσιλατήρας για βιομηχανικές, τηλεπικοινωνίες, αποθήκευση, δίκτυο 0

SJK8208 5032 1 έως 80MHz, ±10 έως ±50 Ppm Οσιλατήρας Οσιλατήρας για βιομηχανικές, τηλεπικοινωνίες, αποθήκευση, δίκτυο 3 +86-755-88352869

SJK8208 5032 1 έως 80MHz, ±10 έως ±50 Ppm Οσιλατήρας Οσιλατήρας για βιομηχανικές, τηλεπικοινωνίες, αποθήκευση, δίκτυο 4 rita@q-crystal.com
